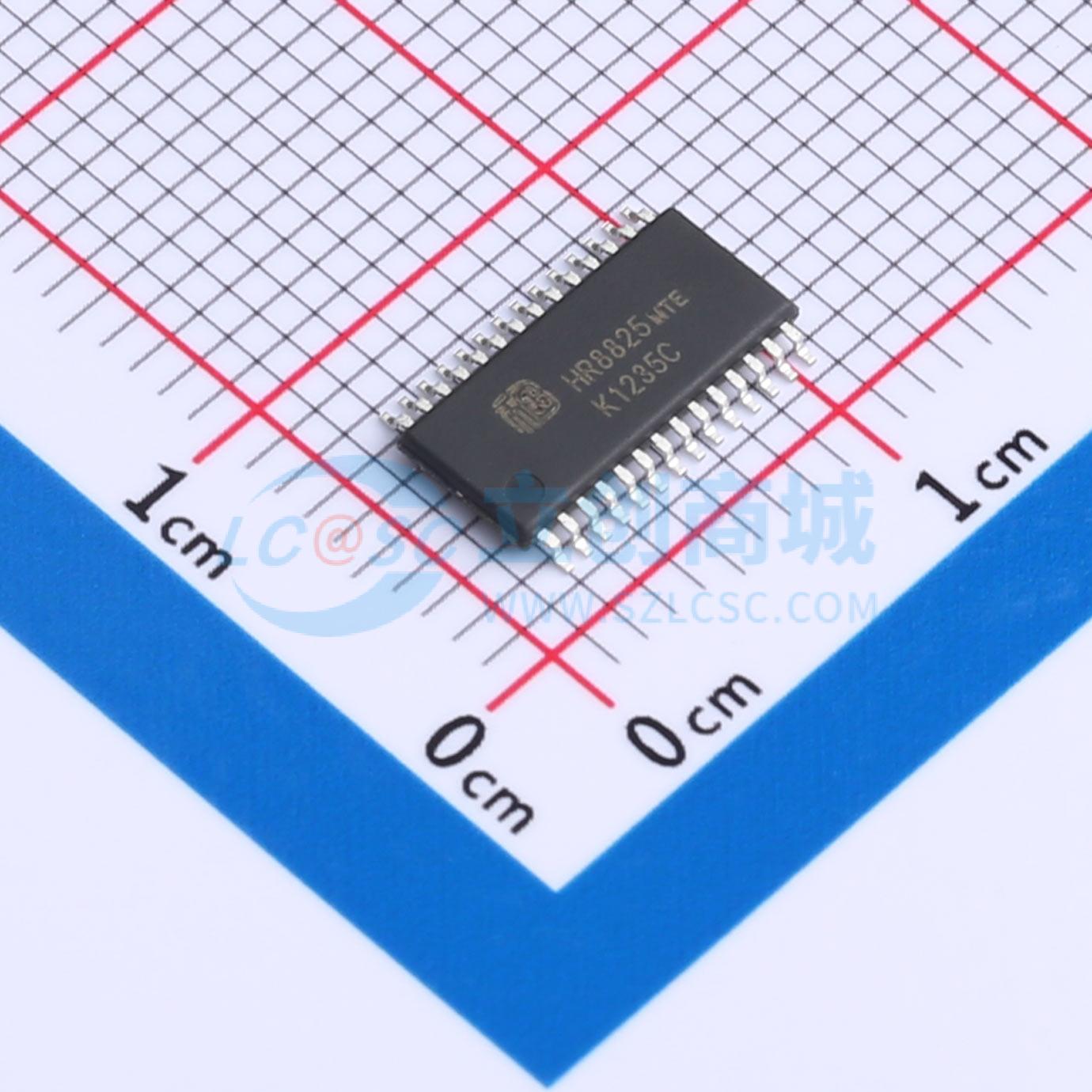

HR8825

STEP/DIR步进电机驱动芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HR8825是一种内置步进表的集成微步进电机驱动器，为打印机、扫描仪和其它自动化设备提供解决方案。其设计为能使双极步进电机以全、半、1/4、1/8、1/16、1/32步进模式工作。步进模式由逻辑输入MODEx选择。
品牌名称: 嘉兴禾润
商品型号: HR8825
商品编号: C2977761
商品封装: HTSSOP-28-EP
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

	属性	参数值
	步长细分	8；2；32；1；16；4
	接口类型	STEP/DIR
	集成开关	是
	导通电阻	400mΩ
	工作温度	-20℃~+85℃
	功能特性	过流保护；死区/直通保护；防止电机失步功能；过温保护；欠压锁定

商品概述

HR8825是一款内部集成了译码器的步进电机驱动器，应用于打印机、扫描仪和其它自动化设备，可驱动双极步进电机以全、半、1/4、1/8、1/16、1/32步进模式工作。步进模式由逻辑输入管脚MODEx选择。其输出驱动能力达到32V ± 2.5A。译码器是HR8825易于使用的关键。通过STEP管脚输入一个脉冲就可以使电机完成一次步进，省去了相序表、高频控制线及复杂的编程接口，使其更适于没有复杂微处理器或微处理器负担过重的场合。内部的同步整流控制电路改善了PWM操作时的功耗。内部保护电路包括：过热保护、欠压锁定及过流保护。不需要特别的上电时序。HR8825提供一种带有裸露焊盘的ETSSOP28封装，能有效改善散热性能，且是无铅产品，符合环保标准。

商品特性

低导通电阻RDS(ON)，400mΩ (HS+LS)
内置微步进相序表
支持混合衰减模式
8V~32V供电，2.5A输出能力
内部欠压锁定
过流保护
过热关断电路
内置3.3V参考电压输出
六种步进模式，最高支持32细分

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	8V~38V
	输出电流	2.5A
	H桥数量	2
	驱动类型	双极驱动
