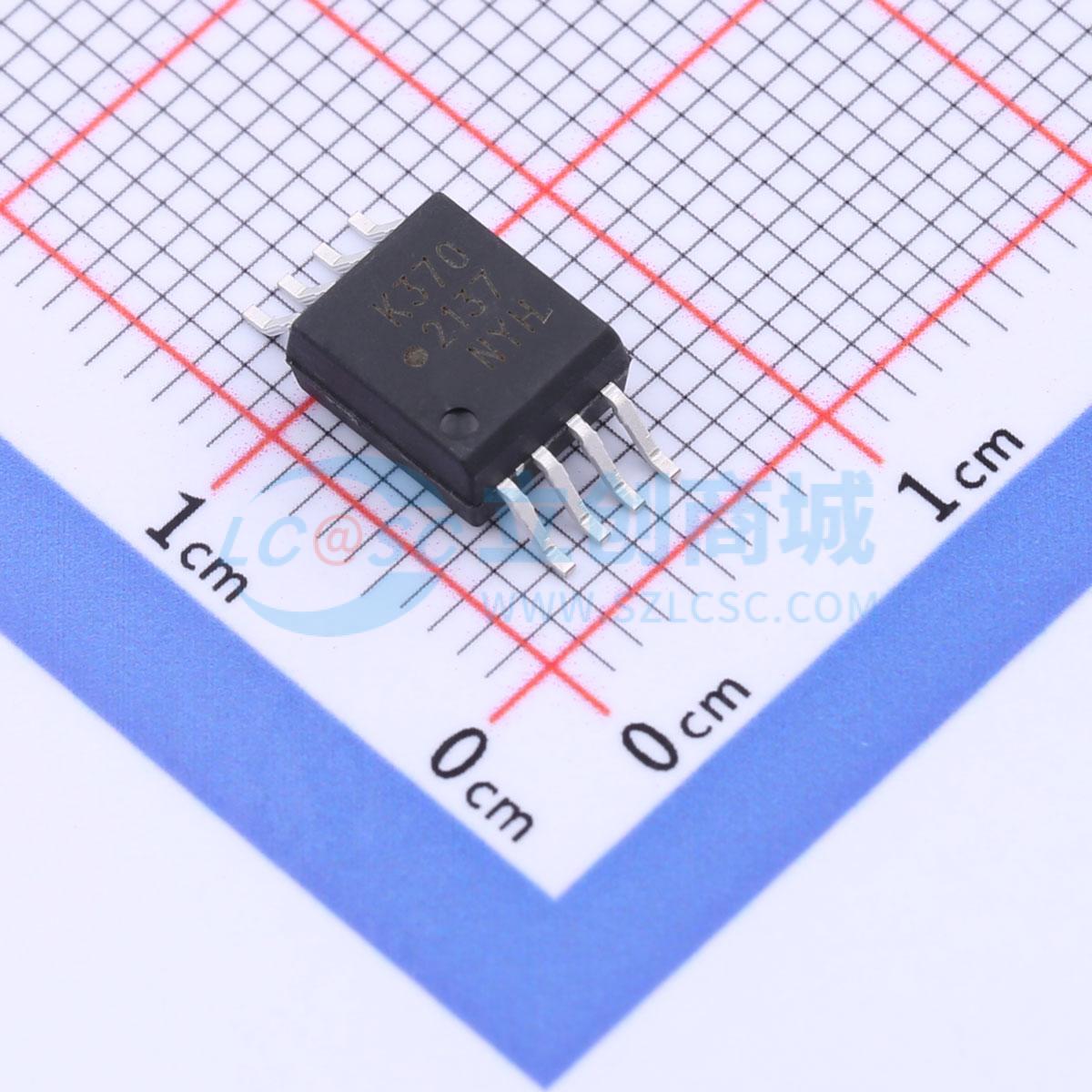

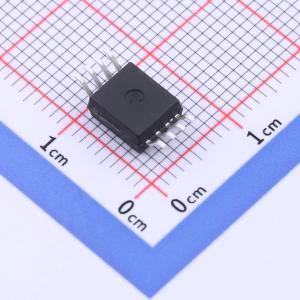

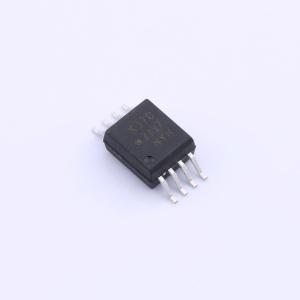

温馨提醒：图片仅供参考，商品以实物为准

ACPL-K370-500E

Isolated Voltage/Current Detector

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ACPL-K370和ACPL-K376是电压/电流阈值检测光耦合器。ACPL-K376是ACPL-K370的低电流版本。为实现更低电流工作，ACPL-K376采用了高效AlGaAs LED，该LED在低驱动电流下具有更高的光输出
品牌名称: Broadcom(博通)
商品型号: ACPL-K370-500E
商品编号: C2977813
商品封装: SO-8-6.8mm
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

商品概述

ACPL-K370和ACPL-K376是电压/电流阈值检测光耦合器。ACPL-K376是ACPL-K370的低电流版本。为实现更低电流运行，ACPL-K376采用了高效AlGaAs LED，该LED在低驱动电流下具有更高的光输出。两款器件均配有阈值感应输入缓冲IC，允许通过单个外部电阻在宽范围输入电压内设置阈值电平。输入缓冲器具备多项性能增强特性：用于增强抗噪声和抗开关干扰能力的迟滞特性、便于处理交流输入信号的二极管电桥，以及用于保护缓冲器和LED免受过压和过流瞬变影响的内部钳位二极管。由于在驱动LED之前进行阈值感应，因此从LED到检测器的光耦合变化不会影响阈值电平。 ACPL-K370输入缓冲IC的标称导通阈值为3.8 V（V_TH+）和2.77 mA（I_TH+）。ACPL-K376的缓冲IC专为更低输入电流而设计。ACPL-K376的标称导通阈值为3.8 V（V_TH+）和1.32 mA（I_TH+），可降低52%的功耗。高增益输出级采用集电极开路输出，适用于TTL兼容饱和电压和CMOS兼容击穿电压。通过将多种独特功能集成于单个封装中，ACPL-K370和ACPL-K376是工业控制计算机输入板以及其他需要预设输入阈值电平应用的理想组件。

商品特性

±5%电压检测精度
宽交流或直流检测范围：高达1140 V峰值
用户可配置单/双检测电平
内置迟滞特性，提高抗噪声能力
极低阈值电流：1.32 mA（ACPL-K376）
逻辑兼容输出
宽输出电源电压：2 V至18 V
-40°C至+105°C工作温度范围
具有8 mm爬电距离和电气间隙的SSO - 8封装
安全和法规认证：
- IEC/EN/DIN EN 60747 - 5 - 5：1140 V峰值工作绝缘电压
- UL 1577：5000 Vrms/1分钟双重保护等级
- CSA：组件验收通知#5

应用领域

限位开关感应
低电压检测器
交流市电和直流母线电压检测
继电器触点监控
继电器线圈电压监控
电流感应
微处理器接口
电话振铃检测

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压检测器
	输出类型	开漏
	工作电压	2V~18V
	阈值电压	3.8V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	工作温度	-40℃~+105℃@(Ta)
