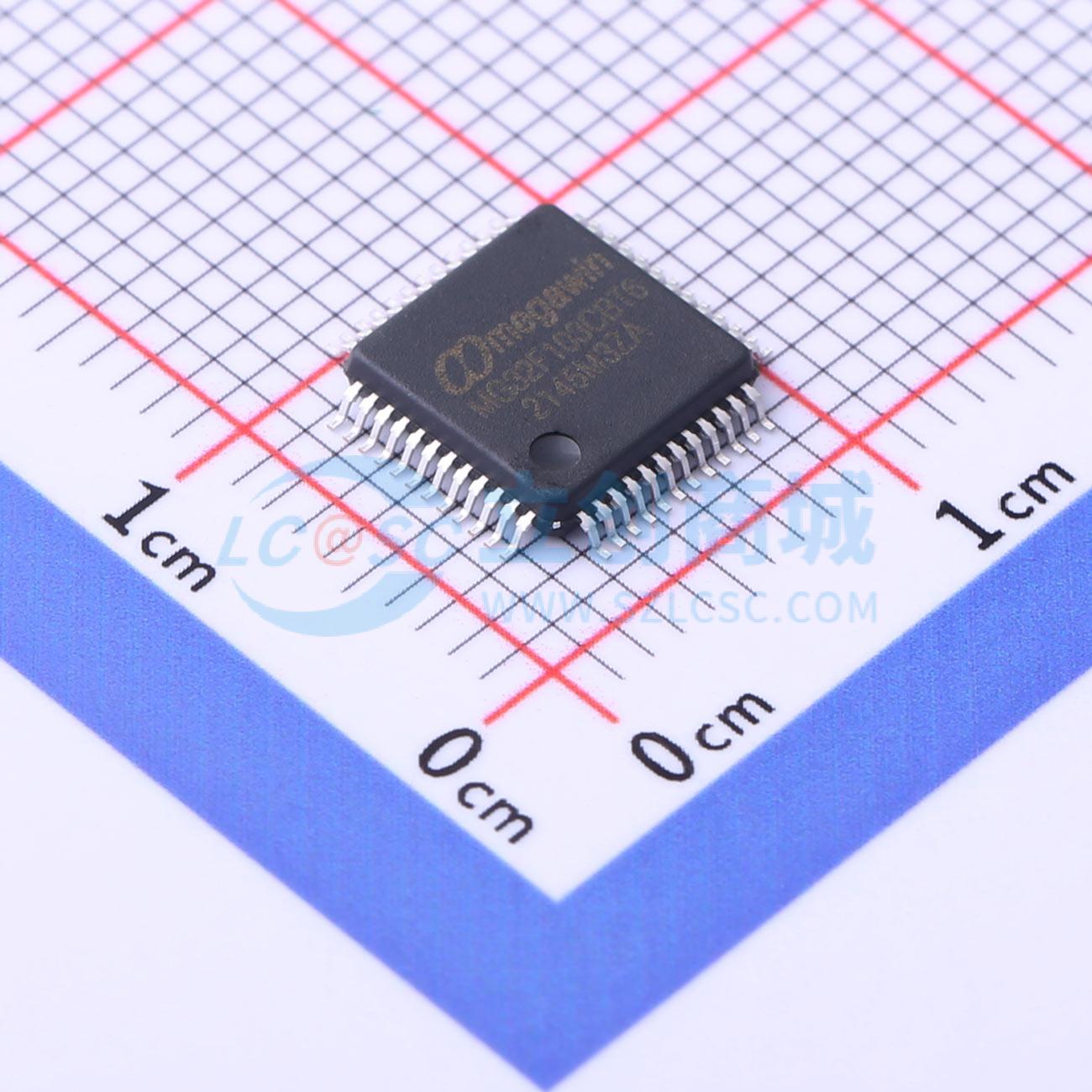

MG32F103CBT6

MG32F103系列使用高性能的ARM Cortex-M3 32位的RISC内核，最高工作频率72MHz，内置高达128KB FLASH、28KB SRAM，1个增强型计时器，3个通用计时器，两个看门狗WWDG和IWDG，3个SPI串行同步通讯接口，1个QSPI串行同步通讯接口，2个I2C串行通讯接口，3个UART串行异步通讯接口，1个I2S音频接口，1个USB2.0 Full Speed通讯接口，1个12位SAR模拟数字转换器，1个LED驱动模块，2个电压比较器，实时时钟模块RTC。

• 高性能32位ARM Cortex-M3内核
• 最高72MHz系统频率
• 内置专用指令和数据缓存
• 单周期32位硬件乘法器和硬件除法
• AHB，APB1和APB2时钟各自相互独立
• 96或128K字节Flash
• 28K字节SRAM
• 双电源域：主电源VDD 2.0V~3.6V、备份电池电源VBAT 1.8V~3.6V
• 当主电源掉电时，RTC模块可继续在VBAT电源下工作
• 当主电源掉电时，VBAT电源下提供84字节容量的备份寄存器
• 三种省电模式：睡眠模式，停止模式，待机模式
• 动态功耗：~160μA/MHz@3.3V
• Stop待机功耗：~18.5μA@3.3V
• Standby待机功耗：~4.5μA@3.3V
• VBAT RTC功耗：~1.1μA@3.3V
• 支持4~16MHz晶振
• 内嵌带校准的8MHz的RC振荡器
• 内嵌带校准的48MHz的RC振荡器
• 内嵌32KHz看门狗振荡器
• PLL时钟
• 外部LSE：32.768KHz晶振
• 工业级(-40°C~+85°C)
• 商业级(0°C~85°C)
• 最高转换器频率：1Msps
• 最多可支持16个通道
• 支持多种自动连续转换、扫描转换
• 温度传感器连接到AD转换器16通道
• 可以同时驱动56个LED或8个七段数码管
• 64引脚产品有51个GPIO引脚，48引脚产品有37个GPIO引脚
• 所有GPIO引脚可配置为外部中断输入
• 串行单线调试(SWD)
• 3个基础定时器/计数器和1个增强型定时器/计数器
• 20位的PWM计时器（增强型计时器的通道1~3支持死区互补输出）
• 增强型定时器/计数器支持边沿计数，门控计数，正交计数，触发计数，符号计数
• 独立看门狗定时器和窗口看门狗定时器
• 24位SystemTick定时器
• 电压工作范围：双电源域，主电源VDD 2.0V~3.6V、备份电池电源VBAT 1.8V~3.6V
• 复位方式：外部管脚复位、电源上电复位、软件复位、看门狗（IWDT和WWDT）计时器复位、低功耗模式复位
• 低电压检测（PVD）：8级检测门限可调，上升沿/下降沿可配
• 支持频率可配置
• 可嵌套中断向量控制器(NVIC)
• 支持软件和硬件AD转换触发模式
• 3个UART接口
• 3个SPI接口，1个QSPI接口
• 2个I2C接口，支持Smbus协议
• 1个USB2.0 Full Speed设备接口
• 1个I2S接口
• 可产生ADC触发事件
• 提供最高16mA驱动电流
• 多通道的DMA控制器，支持Timers、ADC、SPIs、I2Cs、UARTs等多种外设触发
• CRC计算模块，支持多种8/16/32位CRC算法
• RNG模块，用来产生随机数
• RTC时钟计数器，配合软件记录年月日时分秒
• 支持用户程序二次开发
• 支持LQFP64，LQFP48多种封装
