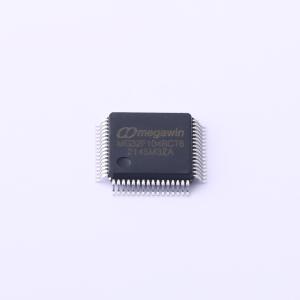

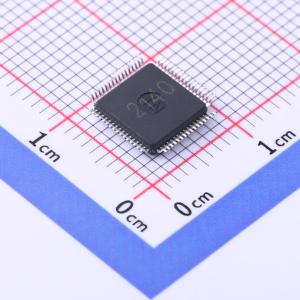

MG32F104RCT6-80000

MG32F104系列使用高性能的ARM Cortex™-M3 32位的RISC内核，最高工作频率96MHz，内置高达256KB FLASH、36KB SRAM，1个增强型计时器，3个通用计时器，两个看门狗WWDG和IWDG，3个SPI串行同步通讯接口，1个QSPI串行同步通讯接口，2个I2C串行通讯接口，3个UART串行异步通讯接口，1个I2S音频接口，1个USB2.0 Full Speed通讯接口，1个12位SAR模拟数字转换器，1个LED驱动模块，2个电压比较器，实时时钟模块RTC。

• 高性能32位ARM Cortex™-M3内核
• 最高96MHz系统频率
• 内置专用指令和数据缓存
• 单周期32位硬件乘法器和硬件除法
• AHB，APB1和APB2时钟各自相互独立
• 256K字节Flash
• 36K字节SRAM
• 双电源域：主电源VDD 2.0V~3.6V、备份电池电源VBAT 1.8V~3.6V
• 上电复位以及可配置电压检测模块
• 支持4~16MHz晶振
• 内嵌带校准的8MHz的RC振荡器
• 内嵌带校准的48MHz的RC振荡器
• 内嵌32KHz看门狗振荡器
• PLL时钟
• 外部LSE：32.768KHz晶振
• 三种省电模式：睡眠模式，停止模式，待机模式
• 动态功耗：~105uA/MHz@3.3V
• Stop待机功耗：~18.5uA@3.3V
• Standby待机功耗：~4.5uA@3.3V
• VBAT RTC功耗：~1.1uA@3.3V
• 当主电源掉电时，VBAT电源下提供84字节容量的备份寄存器
• 2个独立的电压比较器
• 每个比较器的正端和负端都支持4个输入通道，共16个独立通道
• 可以同时驱动56个LED或8个七段数码管
• 3个基础定时器/计数器和1个增强型定时器/计数器
• 20位的PWM计时器（增强型计时器的通道1~3支持死区互补输出）
• 增强型定时器/计数器支持边沿计数，门控计数，正交计数，触发计数，符号计数
• 独立看门狗定时器和窗口看门狗定时器
• 24位SystemTick定时器
• 电压工作范围：双电源域，主电源VDD 2.0V~3.6V、备份电池电源VBAT 1.8V~3.6V；当主电源掉电时，RTC模块可继续在VBAT电源下工作；当主电源掉电时，VBAT电源下提供84Byte容量的备份寄存器
• 复位：外部管脚复位、电源上电复位、软件复位、看门狗（IWDT和WWDT）计时器复位、低功耗模式复位
• 低电压检测（PVD）：8级检测门限可调，上升沿/下降沿可配
• 时钟单元：外部HSE支持4~16MHz晶振，典型8MHz晶振；外部LSE 32.768KHz晶振；内嵌经出厂调校的8MHz的RC振荡器(MHSI)；内嵌带校准的48MHz的RC振荡器(FHSI)；内嵌32KHz看门狗振荡器（LSI）；PLL时钟；最高96MHz的ARM Cortex™-M3处理器；内置专用指令和数据缓存；支持频率可配置；可嵌套中断向量控制器(NVIC)；单周期32位硬件乘法器；24位System Tick定时器
• Flash内存：256KB Flash
• SRAM内存：36KB SRAM
• ADC：最多可支持16个通道，最高转换器频率1Msps，支持自动连续转换、扫描转换，支持软件和硬件AD转换触发模式，温度传感器连接到AD转换器独立通道16
• 调试接口：串行单线调试(SWD)、Cortex-M3测量跟踪宏单元（ITM）
• 通信接口：3个UART接口、3个SPI接口，1个QSPI接口、2个I2C接口，支持Smbus协议、1个USB2.0 Full Speed设备接口、1个I2S接口
• 定时器/计数器：3个基础定时器/计数器和1个增强型定时器/计数器；20位的PWM计时器（增强型计时器的通道1~3支持死区互补输出）；增强型定时器/计数器支持边沿计数，门控计数，AB相正交计数，触发计数，符号计数；可产生ADC触发事件
• 通用输入输出IO：64引脚产品有51个GPIO引脚；所有GPIO引脚可配置为外部中断输入；提供最高16mA驱动电流
• 多通道的DMA控制器，支持Timers、ADC、SPIs、I2Cs、UARTs等多种外设触发
• CRC计算模块，支持多种8/16/32位CRC算法
• RNG模块，用来产生随机数
• LED驱动模块，可以同时驱动56个LED或8个七段数码管
• RTC时钟计数器，配合软件记录年月日时分秒
• 支持用户程序二次开发

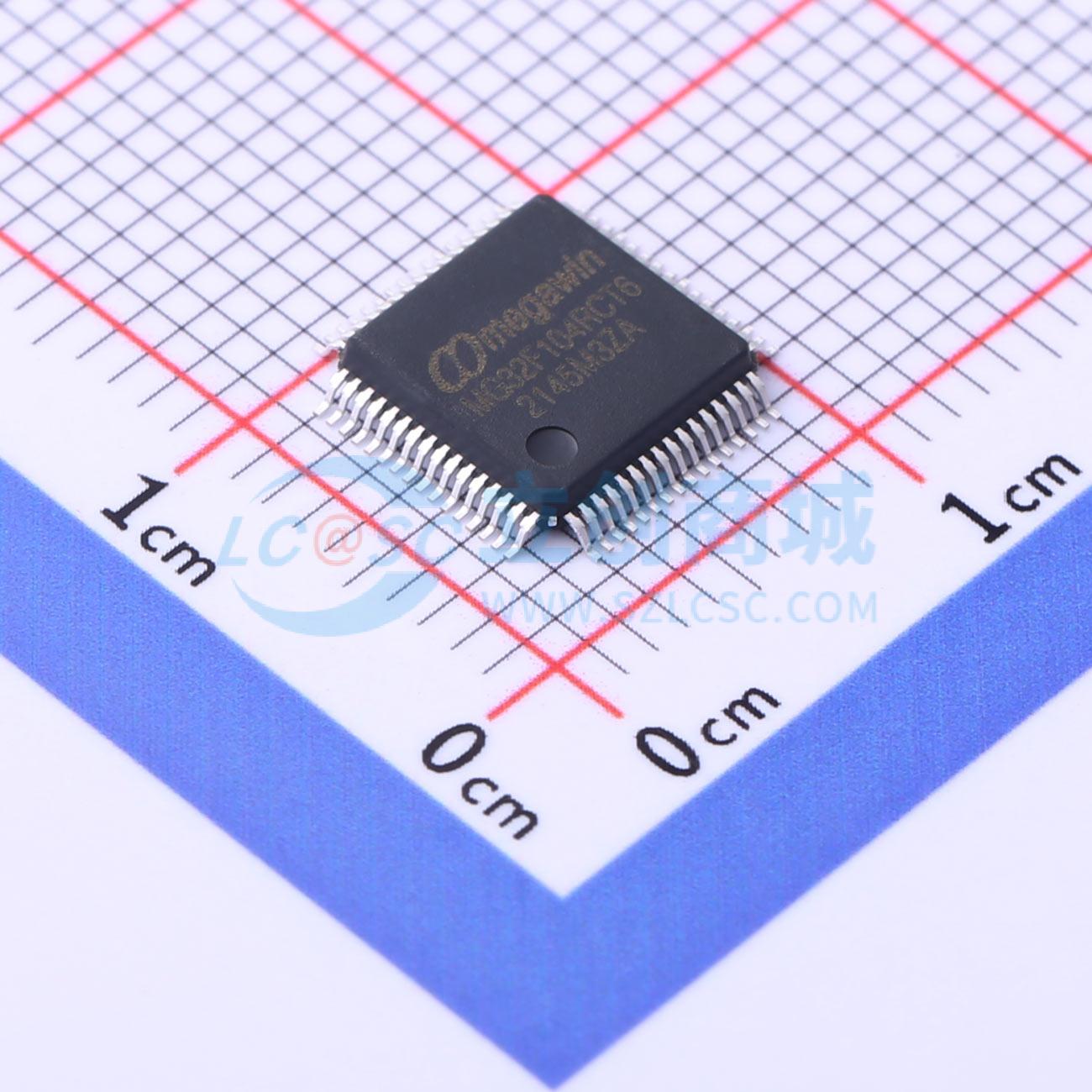

• 支持LQFP64封装
