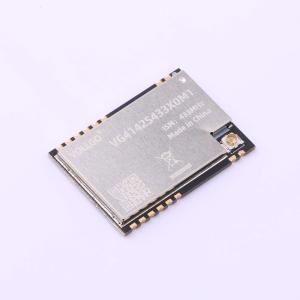

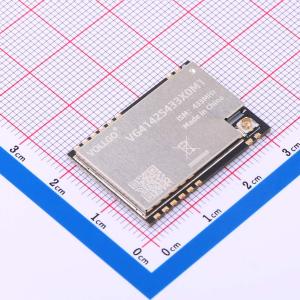

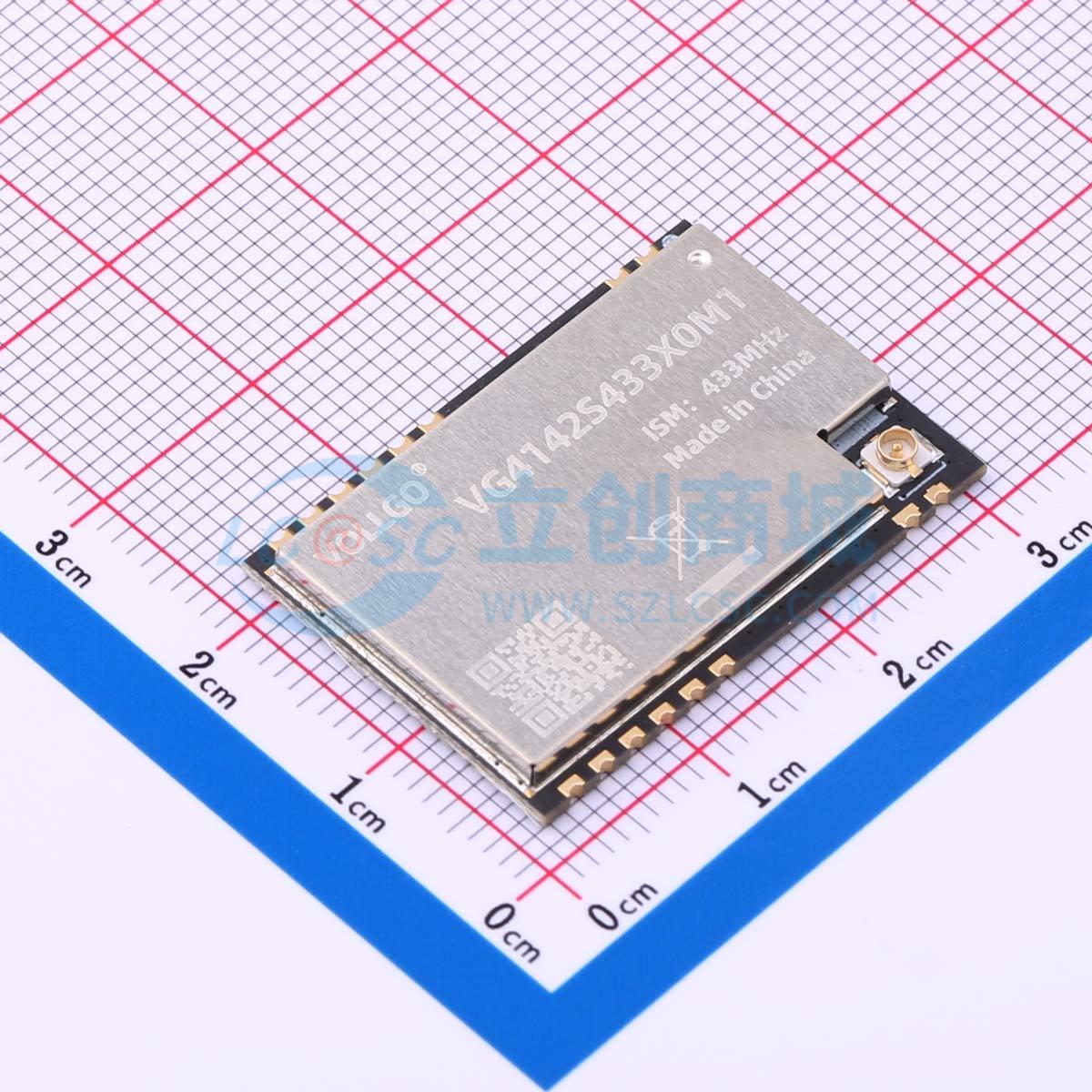

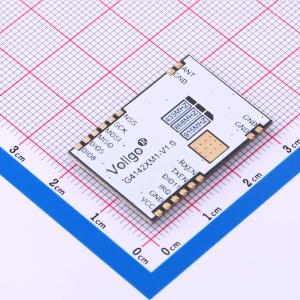

VG4142S433X0M1

433MHz 低成本大功率模块大功率无线模块PAN3031

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 国产lora大功率无线模块，远距离通讯模块，VG4142SxxxX0M1系列无线模块，基于PANCHIP的PAN3031高性能无线收发芯片设计，是一款内置了功率放大器(PA)与低噪声放大器(LNA)的超远距离双向无线收发模块。PAN3031是一款采用Chirp-IOT调制解调技术的低功耗远距离无线收发芯片，支持半双工无线通信，工作频段为400～510MHz/768～1020MHz，该芯片具有高抗干扰性、高灵敏度、低功耗和超远距离等特性。本模块在原有基础上外加了功率放大器（PA）与低噪声放大器（LNA），使得最大发射功率达到 1W 的同时接收灵敏度也获得进一步的提升，在整体的通信距离与稳定性上较普通功率模块大幅度提升。该系列模块集成了所有射频相关功能和器件，用户不需要对射频电路设计深入了解，就可以使用模块轻易地开发出性能稳定、可靠性高的无线方案与无线物联网设备。产品主要特点：最大链路预算可达164dB 可编程配置支持带宽125KHz、250KHz、500KHz 支持扩频因子SF：7～9
品牌名称: Vollgo(沃进)
商品型号: VG4142S433X0M1
商品编号: C2976575
商品封装: SMD,30x21mm
包装方式: 托盘
商品毛重: 4.84克(g)

商品参数

商品概述

VG4142SxxxX0M1系列无线模块是一款超远距离双向无线收发模块，内置功率放大器（PA）和低噪声放大器（LNA），支持半双工无线通信。工作频段为400 ~ 510MHz/768 ~ 1020MHz，芯片具有高抗干扰性、高灵敏度、低功耗和超远距离的特点。该模块在原有基础上增加了功率放大器（PA）和低噪声放大器（LNA），使最大发射功率达到1W，接收灵敏度进一步提高，整体通信距离和稳定性较普通功率模块大幅提升。该系列模块集成了所有与射频相关的功能和器件，用户无需深入了解射频电路设计知识，即可使用该模块轻松开发出性能稳定、可靠性高的无线解决方案和无线物联网设备。

商品特性

Chirp-IOT调制
最大链路预算高达164dB
最大发射功率30dBm，可编程配置
高接收灵敏度：-134dBm
宽工作电压范围：4.5至5.5V
支持带宽125KHz、250KHz、500KHz
支持扩频因子SF：7～9

应用领域

供应链与物流
智慧城市
智慧农业
工业遥控
路灯
遥控应用
楼宇自动化
安全系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LoRa模块
	工作频段	433MHz
	发射功率	30dBm
	接口类型	SPI
	调制方式	Chirp-IOT
	工作电压	4.5V~5.5V

	属性	参数值
	天线形式	邮票孔天线
	接收电流	30mA
	发送电流	600mA
	接收灵敏度	-134dBm
	工作温度	-40℃~+85℃
