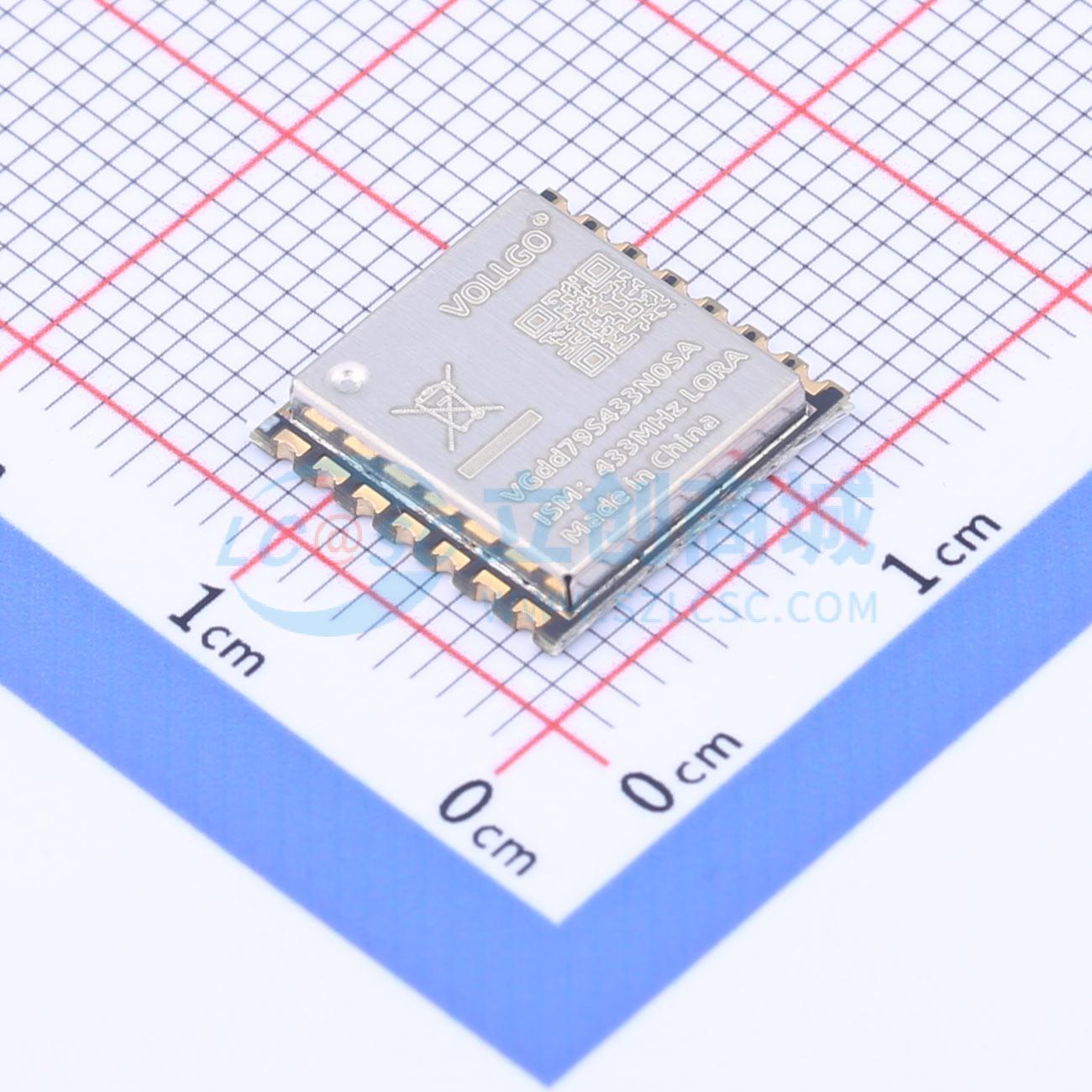

温馨提醒：图片仅供参考，商品以实物为准
VGdd79S433N0SA
433MHz有源温补晶振扩频模块 LORA工业级模块LLCC68
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- lora模块，工业级lora模块，VGdd79SxxxN0SA系列无线模块，基于SEMTECH的LLCC68高性能无线收发芯片设计，是一款体积小巧、低功耗、远距离的双向无线收发模块。模块采用了高精度有源温补晶振，相比普通无源晶振的模块，其具有更出色的温度稳定性，工作频偏几乎不受环境温度的变化而变化，这使得该模块成为复杂、恶劣工业环境下无线方案的最佳选择。 LLCC68 sub-GHz无线收发器是远程无线应用的理想选择。LLCC68内置高达+22 dBm的高效功率放大器；模块可支持LPWAN用例的LoRa调制和传统用例的（G）FSK调制方式，并具有参数高度可配置性，以满足工业和消费者使用的不同应用要求。LoRa?调制方式兼容由LoRa联盟发布的技术规范。该无线模组适用于符合无线电法规的系统，包括但不限于ETSI EN 300 220、FCC CFR 47第15部分、中国法规要求和日本ARIB T-108。无线收发器支持从150兆赫到960兆赫的连续频率覆盖，允许其支持全世界所有主要的sub-GHz ISM频段。 模块集成了所有射频相关功能和器件，用户不需要对射频电路设计深入了解，就可以使用本模块轻易地开发出性能稳定、可靠性高的无线方案与无线物联网设备。 产品主要特点： ?支持LoRa 和 FSK 调制解调器 ?有源温补晶振 ?高达+22 dBm输出功率 ?小于6 mA 的低 RX电流 ?集成 DC-DC 转换器和 LDO两种电源供电模式 ?LORA模式下通讯波特率从 1.76 kbps 到 62.5 kbps 可编程 ?高接收灵敏度：低至 –129 dBm
- 品牌名称
- Vollgo(沃进)
- 商品型号
- VGdd79S433N0SA
- 商品编号
- C2976576
- 商品封装
- SMD,11.5x11.5mm
- 包装方式
- 托盘
- 商品毛重
- 1.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LoRa模块 | |
| 工作频段 | 433MHz | |
| 发射功率 | 22dBm | |
| 接口类型 | SPI | |
| 调制方式 | LoRa；GFSK；FSK | |
| 工作电压 | 1.8V~3.7V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | 邮票孔天线 | |
| 接收电流 | 6mA | |
| 发送电流 | 118mA | |
| 接收灵敏度 | -129dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
VGdd79SxxxN0S A系列无线模块是一款紧凑、低功耗、远距离的双向无线收发模块。该模块采用高精度有源温度补偿晶体振荡器，与普通无源晶体振荡器模块相比，具有更好的温度稳定性，工作频率偏移几乎不受环境温度变化的影响，使其成为复杂恶劣工业环境中无线解决方案的最佳选择。
LLCC68亚GHz无线收发器非常适合远距离无线应用。它内置了高达+22 dBm的高效功率放大器；该模块可支持用于LPWAN用例的LoRa调制和用于传统用例的(G)FSK调制，参数高度可配置，以满足工业和消费应用的不同需求。LoRa调制方法与LoRa联盟发布的技术规范兼容。此无线模块适用于符合无线电法规的系统，包括但不限于ETSI EN 300 220、FCC CFR 47 Part 15、中国监管要求和日本ARIB T - 108。该无线收发器支持150 MHz至960 MHz的连续频率覆盖，使其能够支持全球所有主要的亚GHz ISM频段。
该模块集成了所有与RF相关的功能和器件。用户无需深入了解RF电路设计，即可使用此模块轻松开发性能稳定、可靠性高的无线解决方案和无线物联网设备。
商品特性
- 支持LoRa和FSK调制解调器
- 有源温度补偿晶体振荡器
- 高达+22 dBm的输出功率
- 低接收电流小于6 mA
- 集成DC - DC转换器和LDO两种供电模式
- LORA模式可编程，速率从1.76 kbps到62.5 kbps
- 高接收灵敏度：低至–129 dBm
应用领域
- 智能抄表
- 供应链和物流
- 楼宇自动化
- 农业传感器
- 智慧城市
- 零售店传感器
- 资产跟踪
- 路灯
- 停车传感器
- 环境传感器
- 医疗保险
- 安全传感器
- 远程控制应用
