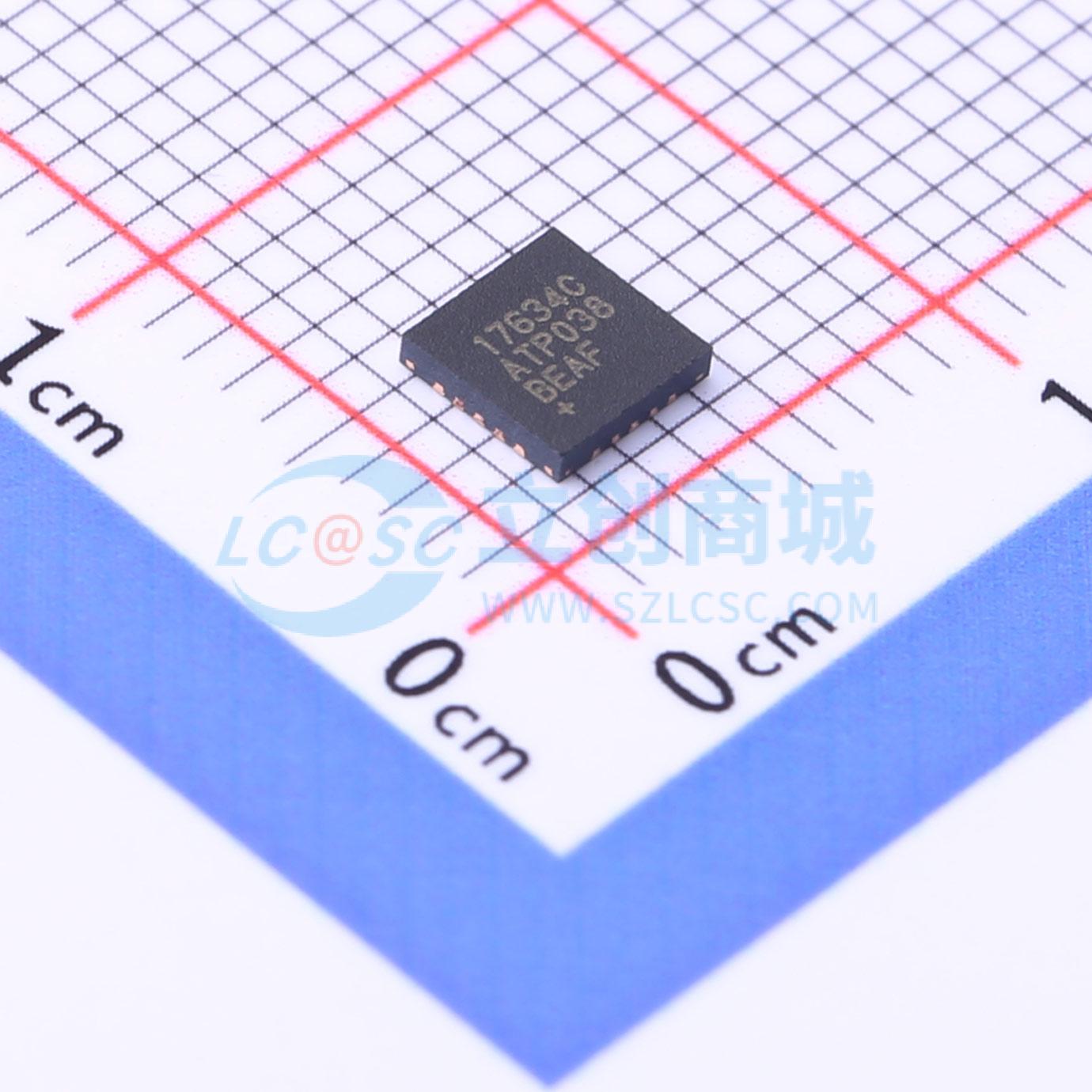

MAX17634CATP+T

高效率同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX17634x 是一款高效、高压的同步降压DC-DC转换器,具有集成的MOSFET,可提供高达4.25A的电流。输入电压范围为4.5V至36V,支持固定3.3V、5V输出电压和可调输出电压（0.9V至90%的VIN）。具有多种工作模式（PWM、PFM、DCM）,可实现高效率。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17634CATP+T
商品编号: C2976409
商品封装: TQFN-20(4x4)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

MAX17634x是一款高效、高压、同步降压型DC-DC转换器，集成了MOSFET，输入电压范围为4.5V至36V，可提供高达4.25A的电流。MAX17634有三种型号：MAX17634A、MAX17634B和MAX17634C。MAX17634A和MAX17634B分别为固定3.3V和固定5V输出电压型号。MAX17634C为可调输出电压型号（从0.9V至输入电压的90%）。内置的全输出电压范围补偿功能无需外部元件。 MAX17634x采用峰值电流模式控制架构。该器件可工作于强制脉宽调制（PWM）、脉冲频率调制（PFM）或不连续导通模式（DCM），以在满载和轻载条件下实现高效率。MAX17634x的最小导通时间短，允许采用高开关频率，减小解决方案尺寸。 MAX17634x在-40℃至+125℃温度范围内的反馈电压调节精度为±1.3%。该器件采用紧凑的20引脚（4mm×4mm）TQFN封装，提供仿真模型。

商品特性

减少外部元件和总体成本
无需肖特基二极管——同步工作
内置补偿元件
全陶瓷电容，布局紧凑
减少需库存的DC-DC稳压器数量
4.5V至36V宽输入电压范围
输出电压可调范围从0.9V至输入电压的90%
400kHz至2.2MHz可调频率，支持外部同步
采用20引脚、4mm×4mm TQFN封装
降低功耗
峰值效率达94%
PFM和DCM模式可提高轻载效率
辅助自举电源（EXTVCC）可提高效率
关断电流为2.8μA
打嗝模式过载保护
输出电压预偏置时可实现可调且单调的启动
内置带复位功能的输出电压监控
可编程使能/欠压锁定（EN/UVLO）阈值
过温保护
工业级-40℃至+125℃宽环境工作温度范围/-40℃至+150℃结温范围

应用领域

工业控制电源
通用负载点电源
分布式电源调节
基站电源
墙式变压器调节
高压单板系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	-
	输出电流	4.25A
	开关频率	400kHz~2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	96uA
	开关管(内置/外置)	内置
	输出类型	可调
