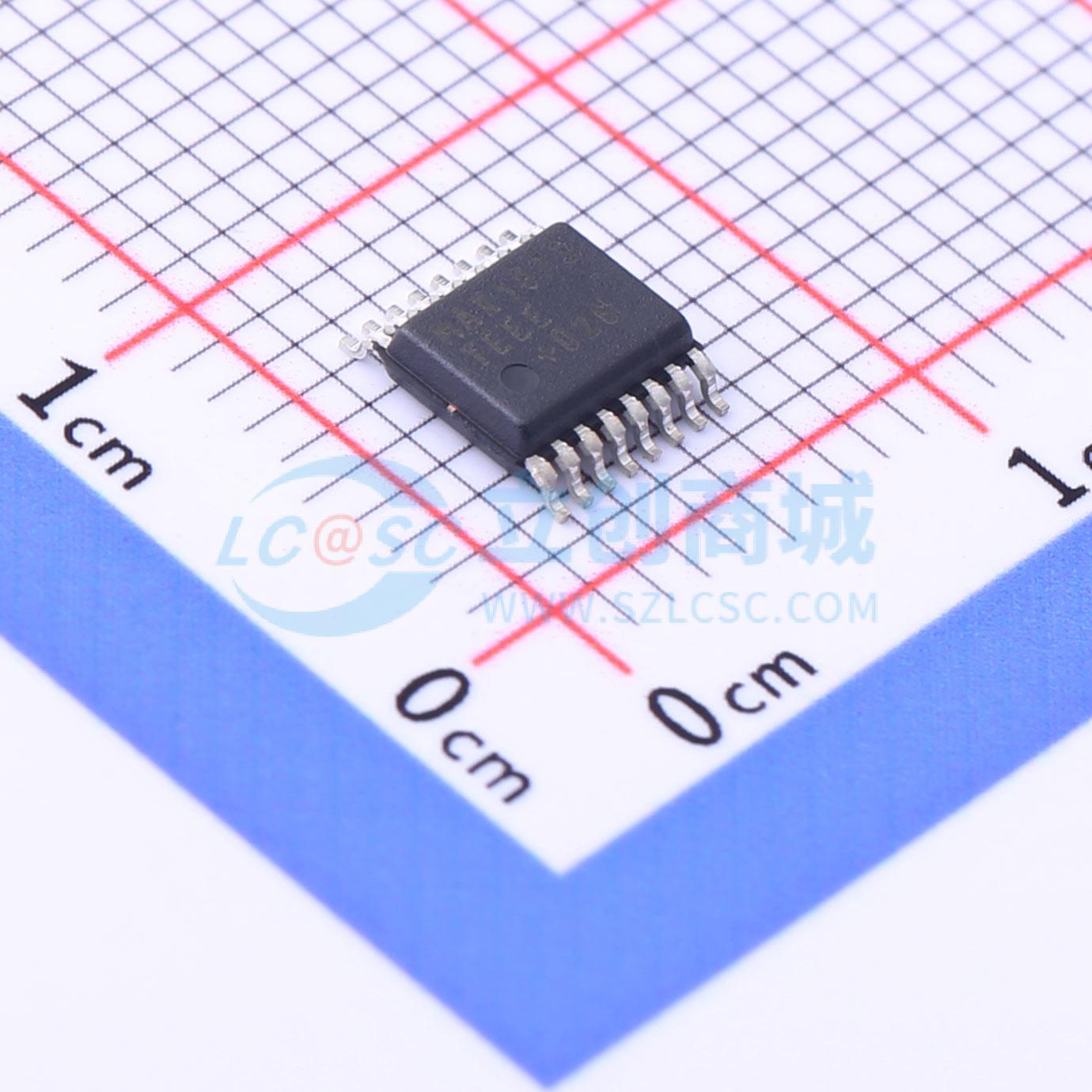

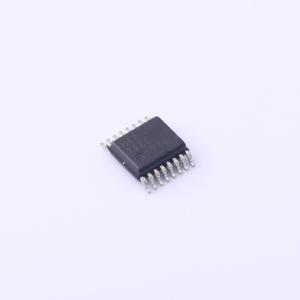

温馨提醒：图片仅供参考，商品以实物为准
MAX1873TEEE+T
简单的限流开关模式锂离子充电器控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 简单的限流型开关模式Li+充电控制器、成本最低的开关模式锂电池充电器包含输入电流限制环路
- 商品型号
- MAX1873TEEE+T
- 商品编号
- C2976419
- 商品封装
- QSOP-16-150mil
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 6V~28V | |
| 最大充电电流 | 4A | |
| 充电饱和电压 | 16.8V | |
| 放电截止电压 | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 镍镉电池；镍氢电池；锂电池 | |
| 电池节数 | 4 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 静态电流(Iq) | 5uA |
商品特性
- 低功耗MAX1873R/S/T提供简单高效地为2、3或4节串联锂离子电池充电所需的所有功能，充电电流高达4A或更高
- 提供调节后的充电电流和电压，电池端子总电压误差小于±0.75%
- 外部P沟道MOSFET以降压DC-DC配置工作，可在低成本设计中高效为电池充电
- 使用两个控制回路调节电池电压和充电电流，可在电压和电流调节之间平稳过渡
- 额外的控制回路限制从输入源汲取的电流，可最小化交流适配器的尺寸和成本
- 提供与充电电流成比例的模拟电压输出，以便ADC或微控制器可以监控充电电流
- 也可作为高效的限流源，用于多化学体系充电器设计中为镍镉或镍氢电池充电
- 采用节省空间的16引脚QSOP封装
- 提供评估套件（MAX1873EVKIT）以帮助减少设计时间
应用领域
- 便携式互联网平板
- 2、3 或 4 节锂离子电池组充电器
- 6、9 或 10 节镍电池组充电器
- 手持仪器
- 便携式桌面助手 (PDA)
- 桌面底座充电器
