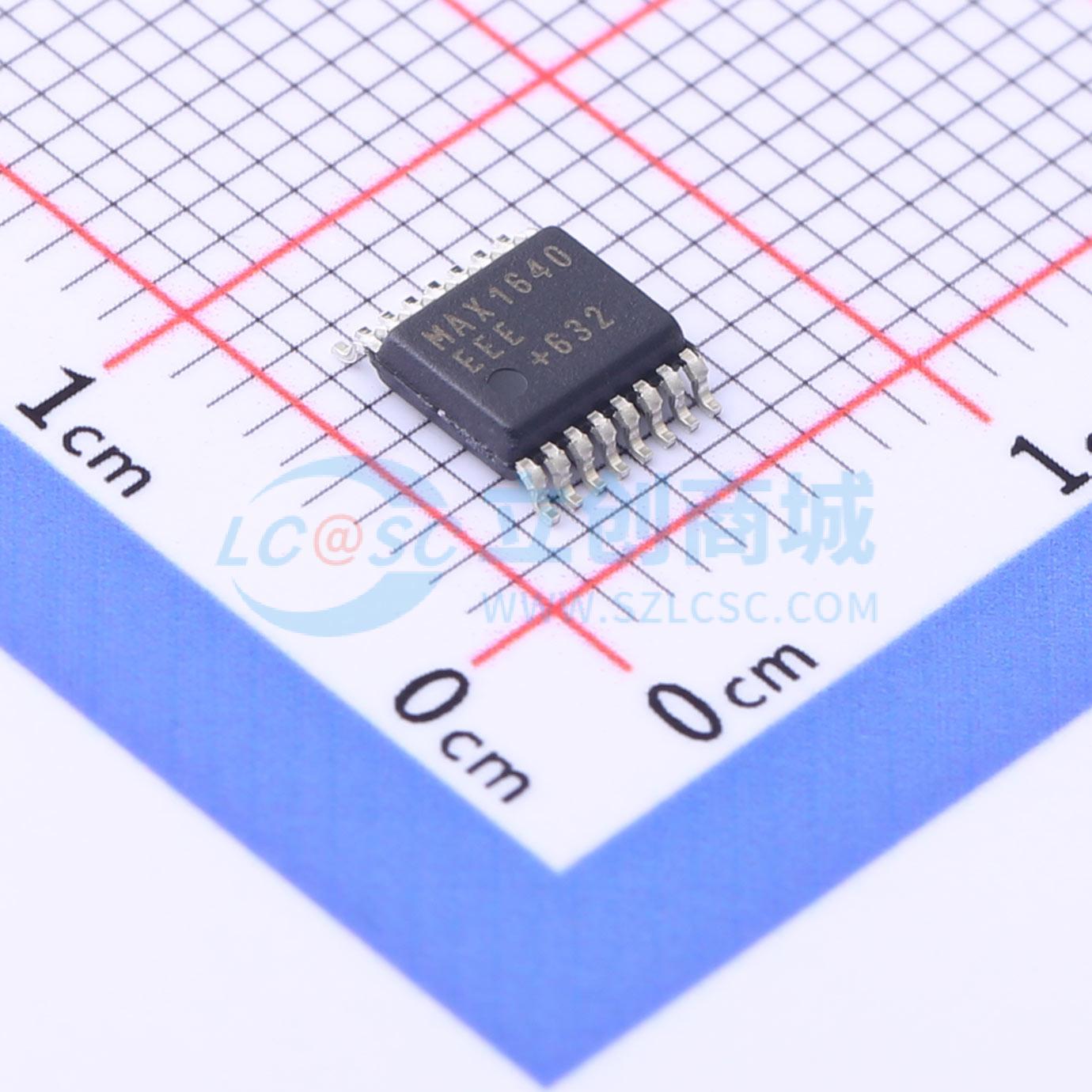

温馨提醒：图片仅供参考，商品以实物为准

MAX1640EEE+T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可调输出、开关模式电流源，内置同步整流、高精度电流源，快速充电时仍可保持低温状态
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1640EEE+T
商品编号: C2976424
商品封装: QSOP-16
包装方式: 编带
商品毛重: 0.12克(g)

商品概述

MAX1640/MAX1641是CMOS可调输出开关模式电流源，可在+5.5V至+26V输入电压下工作，非常适合微处理器控制的电池充电器。充电电流、最大输出电压和脉冲涓流充电可通过外部电阻进行编程。对关断时间进行编程可改变开关频率，从而抑制对噪声敏感电路中的有害谐波。MAX1640的高端电流检测功能允许负载直接接地，消除了地电位误差。MAX1641采用低端电流检测。 MAX1640/MAX1641降压脉冲宽度调制（PWM）控制器使用一个外部P沟道MOSFET开关和一个可选的外部N沟道MOSFET同步整流器，以提高效率。内部低压差线性稳压器为内部基准和电路以及N沟道同步整流器的栅极驱动提供电源。 MAX1640/MAX1641采用节省空间的16引脚窄型QSOP封装。

商品特性

效率高达95%
输入电源范围：+5.5V至+26V
输出电压可调范围：2V至24V
最大占空比100%（低压差）
最高500kHz PWM工作频率
可选同步整流器
16引脚QSOP封装
电流检测精度：2%（MAX1641）、5.3%（MAX1640）

应用领域

电池供电设备
笔记本电脑、笔记本型计算机和平板电脑
手持终端
便携式消费产品
无绳电话
蜂窝电话
PCS电话
备用电池充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	5.5V~26V

	属性	参数值
	电池类型	-
	电池节数	-
	工作温度	-40℃~+85℃
