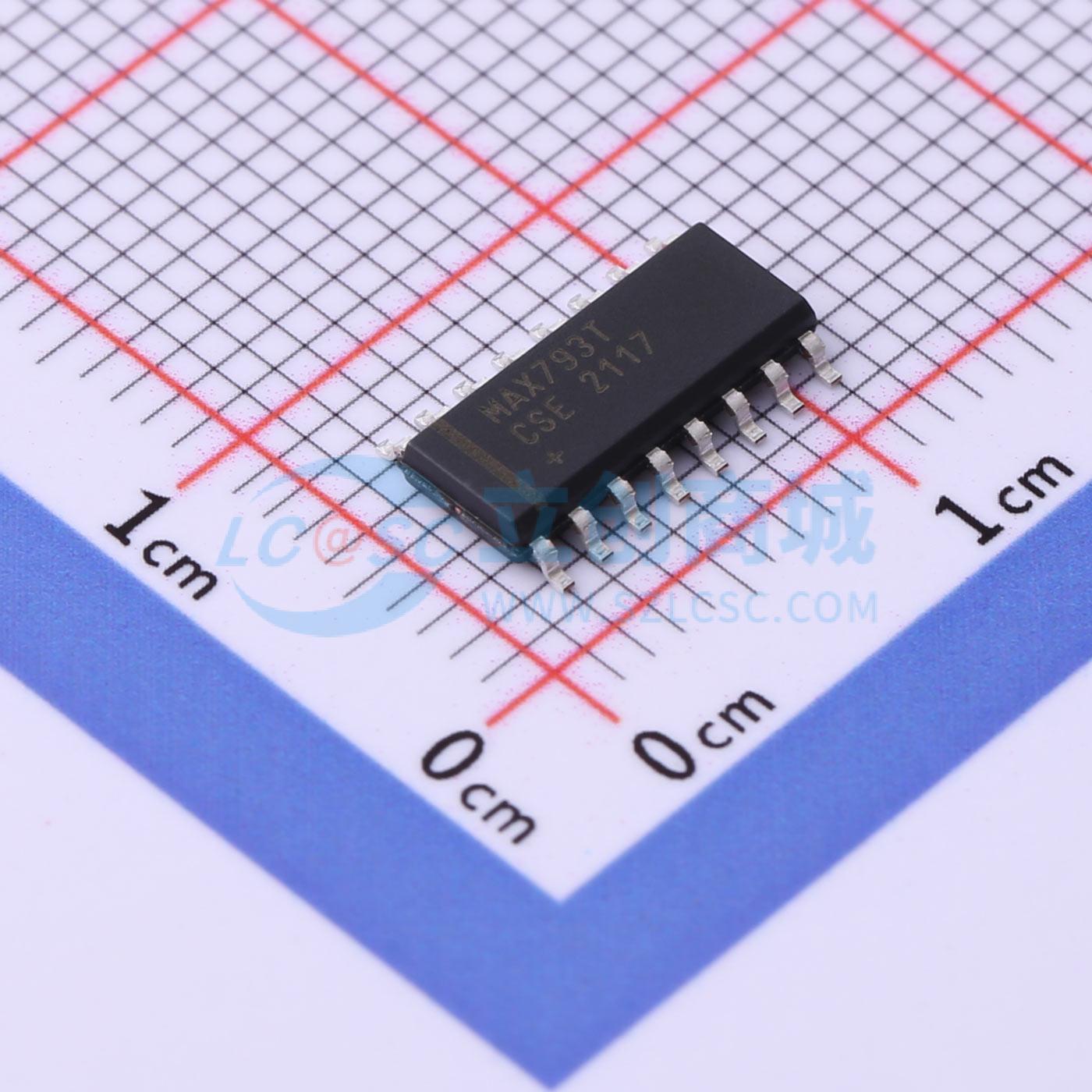

MAX793TCSE+T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX793/MAX794/MAX795微处理器（µP）监控电路可监控和控制+3.0V/+3.3V微处理器的活动，具备备用电池切换功能，以及其他特性，如欠压指示、微处理器复位、CMOS RAM写保护和看门狗功能。备用电池电压可超过VCC，允许在VCC为3.0V至3.3V的系统中使用3.6V锂电池。MAX793/MAX795提供多种复位阈值电压范围供选择（由后缀字母表示）：3.00V至3.15V（T）、2.85V至3.00V（S）和2.55V至2.70V（R）
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX793TCSE+T
商品编号: C2976428
商品封装: SO-16
包装方式: 编带
商品毛重: 0.51克(g)

商品参数

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电池备用电路
	输出类型	开漏；推挽
	工作电压	3.17V~5.5V
	复位有效电平	低电平有效；高电平有效
	阈值电压	3.075V
	受监控电压数	1

商品概述

MAX793/MAX794/MAX795微处理器 (µP) 监控电路通过提供备用电池切换等功能，对 +3.0V/+3.3V 微处理器的活动进行监控和控制，其他功能还包括欠压指示、微处理器复位、CMOS RAM 写保护和看门狗。备用电池电压可以超过 VCC，允许在 VCC 为 3.0V 至 3.3V 的系统中使用 3.6V 锂电池。 MAX793/MAX795 提供多种复位阈值电压范围选择（由后缀字母表示）：3.00V 至 3.15V (T)、2.85V 至 3.00V (S) 以及 2.55V 至 2.70V (R)。MAX794 的复位阈值可通过电阻分压器进行外部设置。MAX793/MAX794 提供 16 引脚 DIP 和窄型 SO 封装，MAX795 提供 8 引脚 DIP 和 SO 封装。

商品特性

精密电源电压监控器：固定复位触发电压 (MAX793/MAX795) 可调复位触发电压 (MAX794)
保证在 Vcc = 1V 时进行复位
备用电池电源切换 —— 电池电压可超过 VCC
片上芯片使能信号选通 —— 最大传播延迟 7ns
电池新鲜度密封
电池正常输出 (MAX793)
用于电源故障或低电量警告的独立电压监控器
独立看门狗定时器 (1.6s 超时)
手动复位输入

应用领域

电池供电的计算机和控制器
嵌入式控制器
智能控制器
关键微处理器电源监控
便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	手动复位	有
	看门狗定时器	有
	复位超时	140ms
	工作温度	0℃~+70℃@(TA)
	功能	RAM写保护；备用电池切换
	静态电流(Iq)	46uA
