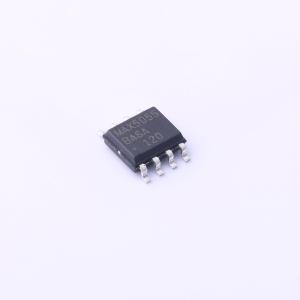

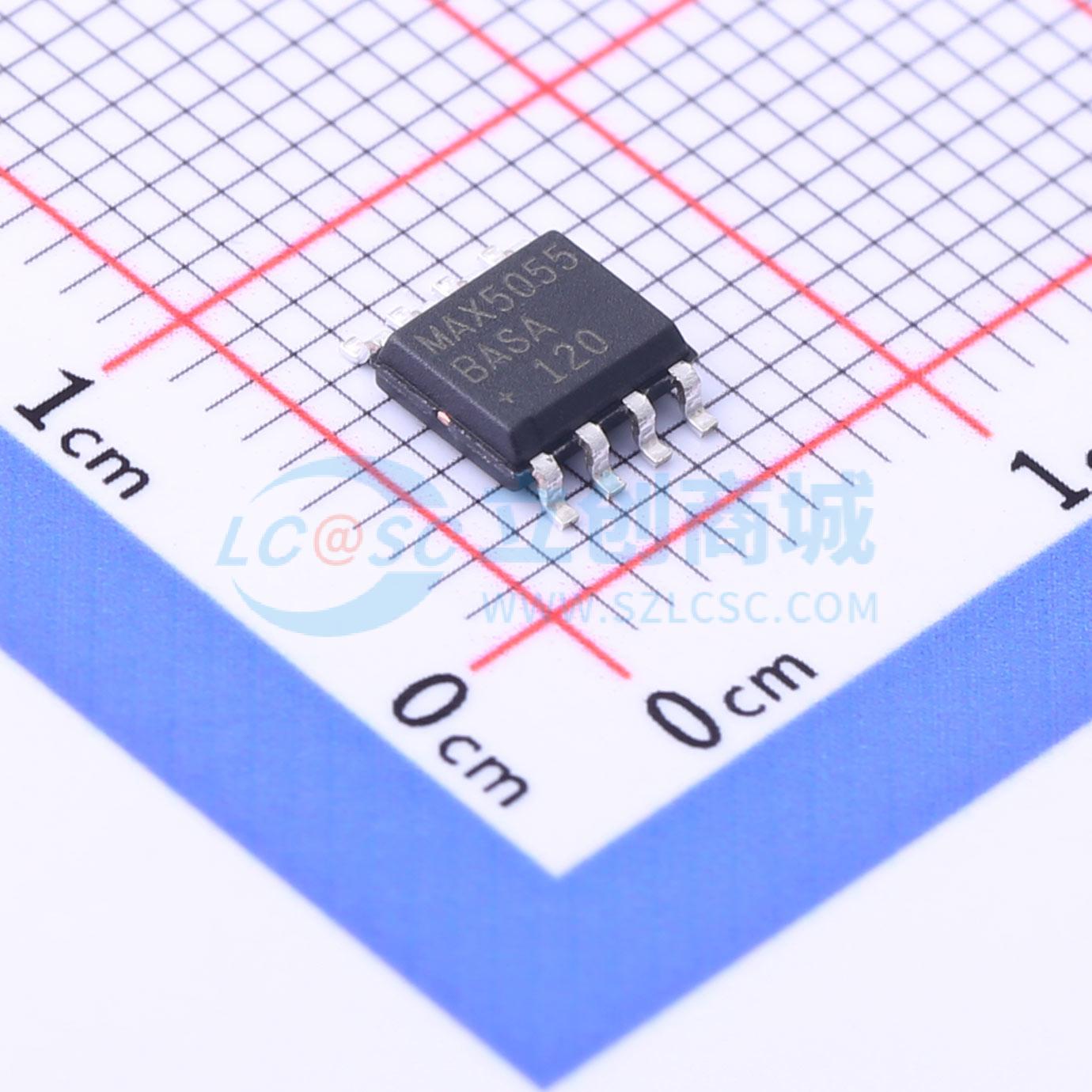

MAX5055BASA+T
MAX5055BASA+T
- 商品型号
- MAX5055BASA+T
- 商品编号
- C2976411
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 4.5A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 4A | |
| 工作电压 | 4V~15V | |
| 上升时间(tr) | 32ns | |
| 下降时间(tf) | 26ns | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 源和灌高达4A峰值电流
- 快速20ns传播延迟和20ns上升/下降时间（驱动5000pF电容负载时）
- 反相和同相输入之间以及通道之间的传播延迟时间最小化且匹配
- 高源/灌峰值电流、低传播延迟和热增强封装，适用于高频和高功率电路
- 4V至15V单电源供电，不切换时消耗40µA（典型值）电源电流
- 内部逻辑电路防止输出状态变化时的直通，以最小化高开关频率下的工作电流
- 逻辑输入可承受高达+18V的电压尖峰，与VDD电压无关
- MAX5054A具有CMOS输入逻辑电平，MAX5054B/MAX5055/MAX5056/MAX5057具有TTL输入逻辑电平
- MAX5055 - MAX5057提供双反相、双同相和反相/同相输入驱动器组合，MAX5054每个驱动器具有反相和同相输入，灵活性更高
- 提供8引脚TDFN (3mm×3mm)、标准SO和热增强SO封装
- 工作温度范围为 -40°C至 +125°C
应用领域
- 功率 MOSFET 开关
- 电机控制
- 开关电源
- 电源模块
- DC-DC 转换器
