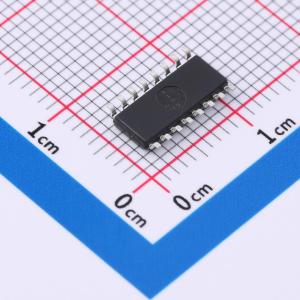

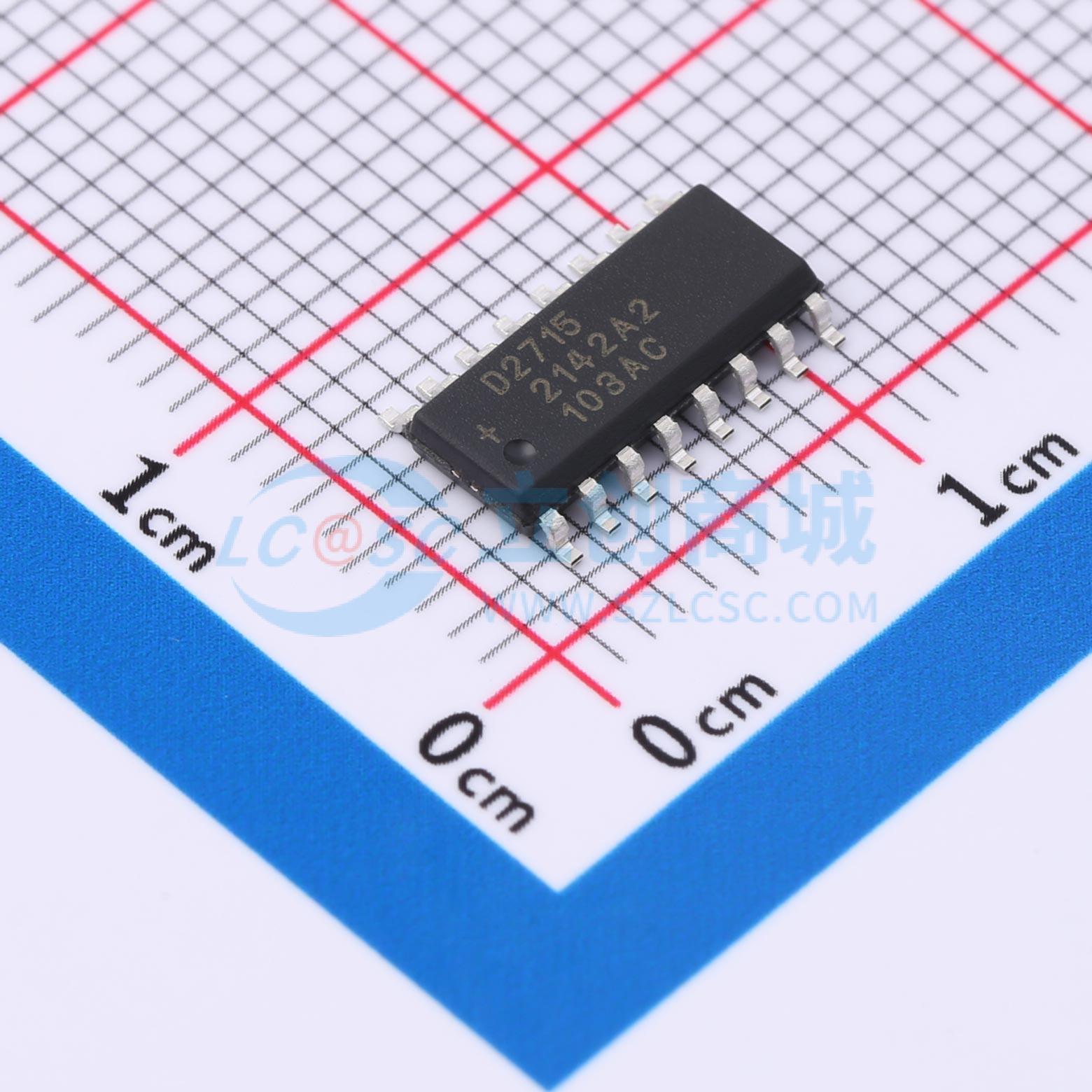

温馨提醒：图片仅供参考，商品以实物为准

DS2715Z+T&R

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NiMH电池组充电控制器、1节至10节NiMH电池充电控制器，可利用线性控制或开关控制方式调整电流
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS2715Z+T&R
商品编号: C2976350
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.3克(g)

商品概述

DS2715非常适合对成本敏感的充电器应用，其中电池组可以是应用内部或外部的。它针对1至10节串联镍氢电池的安全可靠充电进行了优化。内部增益模块可选择用作比较器或跨导放大器，以调节充电电流。这使得DS2715可配置为开关式直流充电器、线性电流调节器或开关模式电流源。DS2715在进入全充电模式之前会对严重亏电的电池进行预调节。它使用dT/dt技术终止全充电，这需要一个外部感测热敏电阻。过温、欠温和过压检测可防止在不安全的条件下充电。用户可选择的充电计时器允许充电速率从0.167C到2C。包含快速充电、补充充电和完成模式，可实现镍氢电池的高度可靠、安全充电。放电模式允许DS2715在电池组放电时进入低功耗睡眠状态。

商品特性

为1至10节镍氢电池充电
最高以2C速率快速充电
预充电和补充充电模式有助于电池调节
负载检测允许DS2715在电池组放电时进入低功耗睡眠模式（小于10μA）
dT/dt充电终止可消除电池充电压力
监测电压、温度和时间以确保安全和二次终止
通过线性控制或开关模式控制调节电流
LED输出显示充电状态
小型16引脚SO封装

应用领域

便携式DVD播放器
便携式电视机
手持游戏机
测试设备
手持POS终端

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	4.5V~16.5V

	属性	参数值
	电池类型	-
	电池节数	1~10
	工作温度	0℃~+70℃
