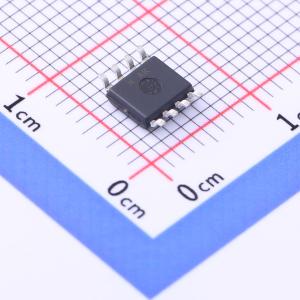

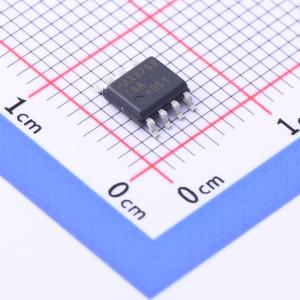

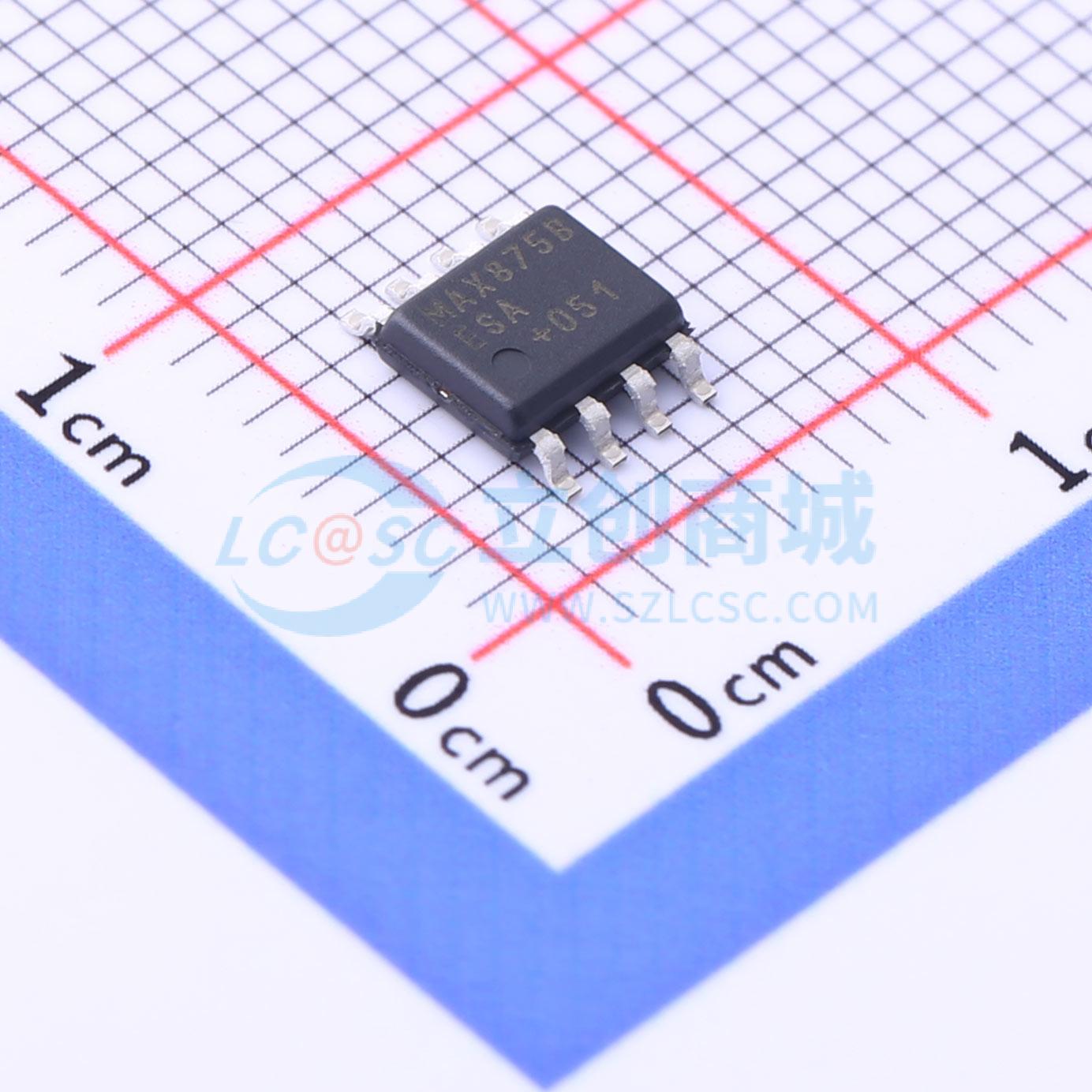

MAX875BESA+T
低功耗、低漂移、+2.5V/+5V/+10V精密电压基准
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 精密2.5V、5V和10V基准源提供出色的精度和极低的功耗。极低的温度漂移与出色的线性和负载调节相结合，可在广泛的电气和环境条件下实现稳定运行。MAX873保证在+4.5V电源下工作，使其非常适合在+5V±10%电源下运行的系统。低10Hz至1kHz噪声（MAX873、MAX875、MAX876分别典型值为3.8μVRMS、9μVRMS和18μVRMS）使该器件适用于12位数据采集系统。TRIM引脚仅使用一个100kΩ电位器即可在±6%范围内调节基准电压。与温度成比例的电压输出为温度补偿电路、温度警告电路和其他应用提供了一个源。
- 商品型号
- MAX875BESA+T
- 商品编号
- C2976362
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 7V~18V | |
| 输出电压 | 5V | |
| 输出电流 | 10mA | |
| 精度 | ±0.06% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 20ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 700uA | |
| 噪声(0.1Hz-10Hz) | 9uVp-p | |
| 工作温度 | -40℃~+85℃@(Ta) |
商品特性
- MAX873/MAX875/MAX876 +2.5V/+5V/+10V 输出 ±1.5mV/±2.0mV/±3.0mV (max) 初始精度
- 7ppm/°C (max) 温度系数
- 450μA (max) 静态电流
- 低噪声：3.8μVₚ₋ₚ (typ at 2.5V)
- 源电流 10mA，灌电流 2mA
- 15ppm/mA 负载调整率 (max)
- 4ppm/V 线性调整率 (max)
- 宽电源电压范围，+4.5V 至 ±18V (MAX873)
- TEMP 输出与温度成正比
- 提供 ±6% 参考电压调节范围，仅需 100kΩ 电位器
- 输出电压与温度成正比，可用于温度补偿电路、温度报警电路和其他应用
应用领域
- 12 位 ADC 和 DAC
- 数字万用表
- 便携式数据采集系统
- 低功耗测试设备
