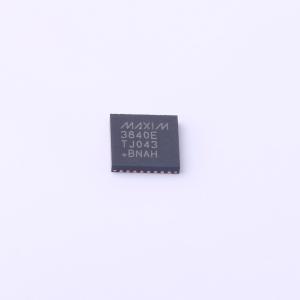

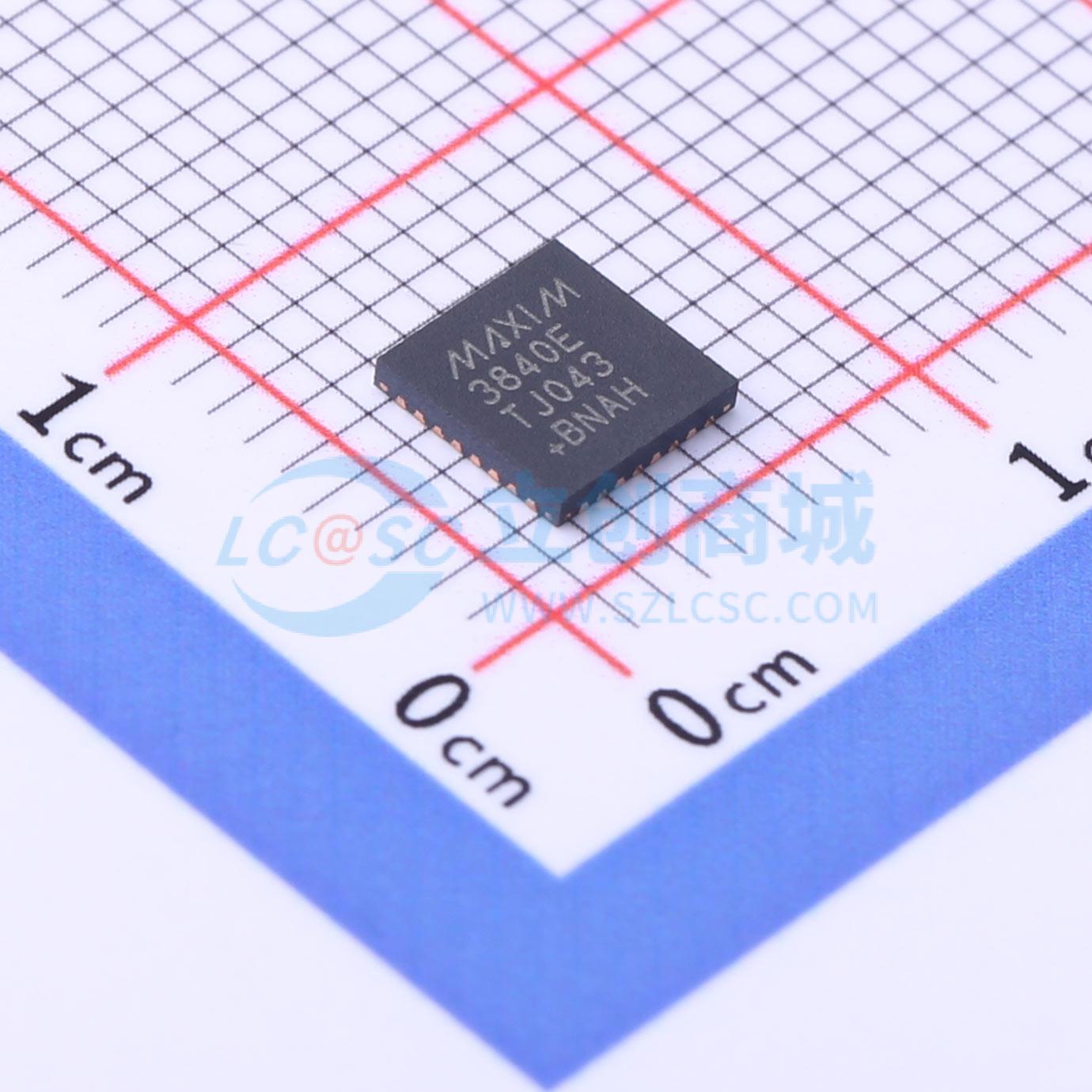

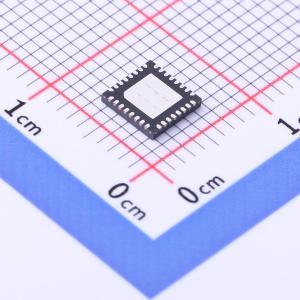

MAX3840ETJ+T

+3.3V, 2.7Gbps 双 2 × 2 交叉点开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX3840 是一款用于 SDH/SONET DWDM 和其他高速数据交换应用的双 2×2 异步交叉点开关。它具有单 +3.3V 供电、460mW 功耗、低抖动等特点。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX3840ETJ+T
商品编号: C2976378
商品封装: TQFN-32
包装方式: 编带
商品毛重: 0.096克(g)

商品参数

商品概述

MAX3840是一款双路2×2异步交叉点开关，适用于SDH/SONET DWDM及其他需要串行数据流直通和保护通道切换的高速数据交换应用。它非常适合具有前向纠错功能的OC - 48系统。高带宽、全差分信号路径可将抖动累积、串扰和信号偏斜降至最低。每个2×2交叉点开关可扇出和/或复用高达2.7Gbps的数据和2.7GHz的时钟信号。所有输入和输出均与电流模式逻辑（CML）兼容，并且易于适配与交流耦合LVPECL信号接口。当不使用时，每个CML输出级可通过使能控制关断电源以节省功耗。在所有输出均启用的情况下，典型功耗为460mW。 MAX3840与MAX3876 2.5Gbps时钟和数据恢复（CDR）电路兼容。 MAX3840采用32引脚外露焊盘QFN封装（占位面积5mm×5mm），由+3.3V电源供电，工作温度范围为 - 40℃至+85℃。

商品特性

单+3.3V电源
460mW功耗
2psRMS随机抖动
7psP - P确定性抖动
未选中输出的关断功能
CML输入/输出
6ps通道间偏斜
100ps输出边沿速度
5mm×5mm 32引脚QFN或薄型QFN封装

应用领域

SDH/SONET和DWDM传输系统
分插复用器
ATM交换核心
WDM交叉连接
高速背板

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	4
	工作电压	3V~3.6V

	属性	参数值
	工作温度	-40℃~+85℃
	带宽	2.7GHz
	传播延迟(tpd)	185ps
