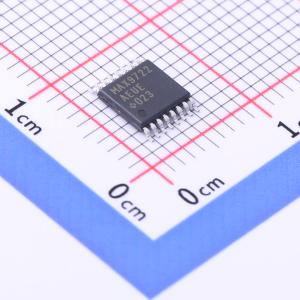

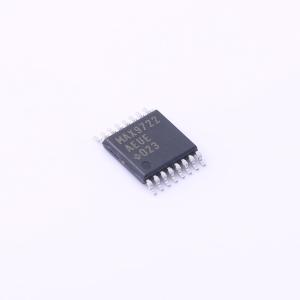

温馨提醒：图片仅供参考，商品以实物为准
MAX9722AEUE+T
MAX9722AEUE+T
- 商品型号
- MAX9722AEUE+T
- 商品编号
- C2976375
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 双声道 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 130mWx2@32Ω | |
| 工作电压 | 2.4V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 采用独特的DirectDrive架构，从单电源产生接地参考输出，无需大型直流阻断电容，节省成本、电路板空间和元件高度
- 放大器增益内部设置（-2V/V，MAX9722B）或外部调整（MAX9722A）
- 每通道可向16Ω负载提供高达70mW功率，或向32Ω负载提供130mW功率
- 总谐波失真加噪声（THD + N）低至0.009%
- 217Hz时电源抑制比（PSRR）为80dB，可在嘈杂数字电源下工作，无需额外线性稳压器
- 耳机输出具备±8kV ESD保护
- 综合抗咔嗒声和爆音电路，抑制启动和关闭时的可听咔嗒声和爆音
- 低功耗关断模式，将电源电流降至0.1μA
- 单2.4V至5.5V电源供电，仅消耗5.5mA电源电流
- 具备短路和热过载保护
- 工作温度范围为-40°C至+85°C
- 提供16引脚薄型QFN（3mm×3mm×0.8mm）和16引脚TSSOP封装
- 2.4V至5.5V单电源工作
- 高PSRR（217Hz时80dB），无需LDO
- 无需笨重的直流阻断电容
- 接地参考输出消除耳机接地引脚的直流偏置电压
- 不会因输出电容导致低频响应下降
- 差分输入增强噪声消除能力
- 增益可调（MAX9722A）或固定-2V/V增益（MAX9722B）
- 每通道向32Ω负载提供130mW功率
- 集成咔嗒声和爆音抑制功能
- 低静态电流（5.5mA）
- 放大器输出具备±8kV ESD保护（人体模型）
- 采用节省空间的16引脚薄型QFN（3mm×3mm×0.8mm）封装
应用领域
- 笔记本电脑和智能手机
- 台式个人计算机
- PDA（个人数字助理）
- MP3播放器
- 移动音频设备
- 平板显示器
- 设备
- 手机
