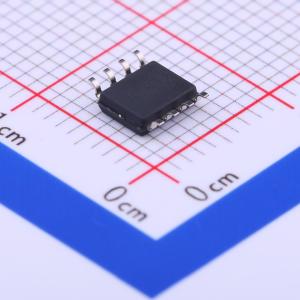

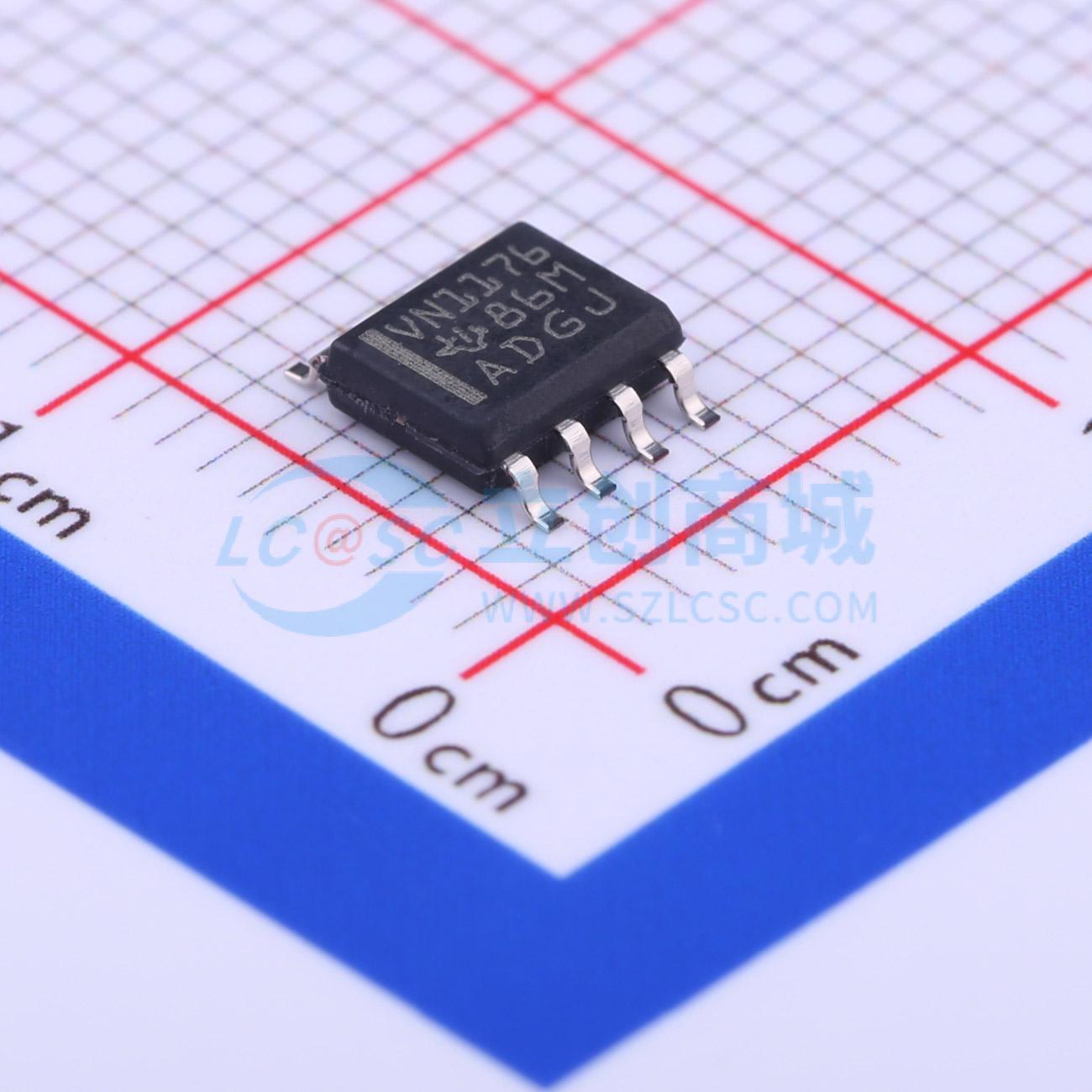

SN75HVD1176D

SNx5HVD1176 PROFIBUS RS-485 收发器

SMT扩展库PCB免费打样

描述: 优化用于PROFIBUS网络，支持高达40 Mbps的数据传输速率。
品牌名称: TI(德州仪器)
商品型号: SN75HVD1176D
商品编号: C362430
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.175克(g)

商品参数

商品概述

SNx5HVD1176 器件是半双工差分收发器，其特性针对PROFIBUS（EN 50170）应用进行了优化。驱动器输出的差分电压在54-Ω负载下超过PROFIBUS要求的2.1V。高达40 Mbps的信号速率允许技术发展到高速数据传输。

SN65HVD1176和SN75HVD1176器件满足或超过了ANSI标准TIA/EIA-485-A（RS-485）对于通过双绞线网络进行差分数据传输的要求。驱动器输出与接收器输入相连，形成一个具有五分之一单位负载的半双工总线端口，这允许单个总线上最多连接160个节点。当总线线路短路、开路或没有激活的驱动器时，接收器输出保持逻辑高电平。当电源电压低于2.5V时，驱动器输出处于高阻状态，以防止电源切换期间或实时插入总线时对总线造成干扰。内部电流限制功能通过将输出电流限制为恒定值来保护在短路故障条件下收发器的总线引脚。热关断电路可保护设备免受由于错误加载和驱动条件导致的过度功率耗散造成的损坏。

SN75HVD1176器件的工作温度范围为0℃至70℃。SN65HVD1176器件的工作温度范围为-40℃至85℃。

应用领域

过程自动化
- 化学生产
- 酿造和蒸馏
- 制浆厂
工厂自动化
- 汽车生产
- 滚压、压制、冲压机
- 网络传感器
通用RS-485网络
电机与运动控制
HVAC和楼宇自动化网络
网络安全站

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	4.75V~5.25V
	数据速率	40Mbps
	工作温度	0℃~+70℃
