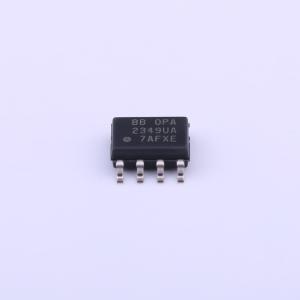

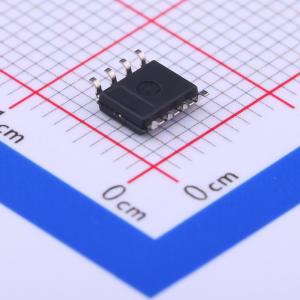

温馨提醒：图片仅供参考，商品以实物为准

OPA2349UA

1μA，轨到轨输入输出CMOS运算放大器

描述: OPA2349 双通道、5.5V、70kHz、低静态电流 (1μA)、RRIO 运算放大器
品牌名称: TI(德州仪器)
商品型号: OPA2349UA
商品编号: C362435
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.175克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	70kHz
	输入失调电压(Vos)	10mV
	输入失调电压温漂(Vos TC)	15uV/℃
	压摆率(SR)	20V/ms
	输入偏置电流(Ib)	0.5pA
	输入失调电流(Ios)	1pA

	属性	参数值
	输入电压噪声密度(eN)	300nV/√Hz@1kHz
	共模抑制比(CMRR)	60dB
	静态电流(Iq)	1uA
	输出电流	8mA
	工作温度	-40℃~+70℃
	单电源电压	1.8V~5.5V
	双电源电压(Vee~Vcc)	-
	功能特性	内置补偿

商品概述

OPA349和OPA2349是超低功耗运算放大器，可在仅1μA静态电流下提供70kHz带宽。该轨到轨输入输出放大器专为电池供电应用设计，输入共模电压范围超出电源轨200mV，输出摆幅距电源轨仅350mV，可保持宽动态范围。单位增益稳定，无需外部补偿即可获得宽带宽，低输入偏置电流允许使用大源电阻和反馈电阻。可在1.8V至5.5V电源下工作，性能变化极小，在低电量状态下也可保持稳定性能。产品提供多种微型表面贴装封装，不同型号对应不同的工作温度范围。该集成电路可被静电放电损坏，操作时需要采取适当防护措施，不遵守正确操作安装流程可能造成损坏，静电放电损坏范围可从细微性能下降到器件完全失效。

商品特性

电源电流典型值为1μA，增益带宽为70kHz
支持单位增益稳定
最大输入偏置电流为10pA
电源电压范围宽，为1.8V~5.5V
输入范围可超出电源轨200mV
输出摆幅可达距电源轨350mV处
输出驱动电流为8mA
开环增益为90dB
提供多种微型封装选择，包括SC70、SOT23-5、SOT23-8、SO-8
OPA349指定工作温度范围包含0℃~+70℃、0℃~+85℃；OPA2349指定工作温度范围包含-40℃~+70℃、-55℃~+125℃
存储温度范围为-65℃~+150℃，最高结温为150℃，焊接温度（持续3秒）最高为300℃
输入电压范围为(V-)-0.5V至(V+)+0.5V，输入电流需限制在10mA以内
电源引脚需要搭配0.01μF陶瓷电容进行旁路

应用领域

电池组与电源供电设备
便携电话、寻呼机、相机
太阳能供电系统
烟雾、气体、火灾探测系统
远程传感器
PCMCIA卡
驱动模数转换器
微功耗滤波器
高密度应用场景、便携仪器
