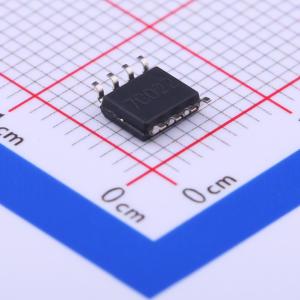

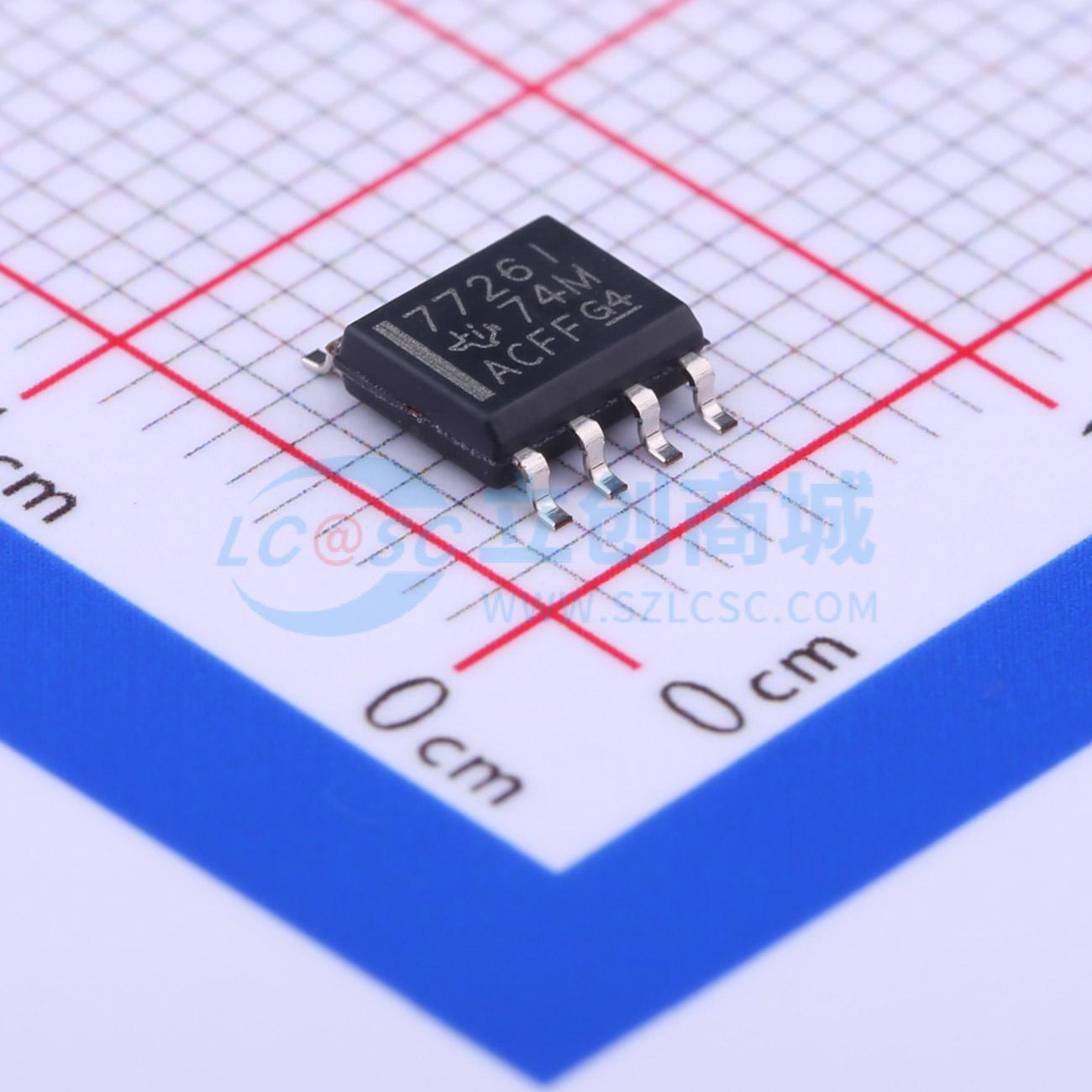

温馨提醒：图片仅供参考，商品以实物为准

TL7726ID

SMT扩展库PCB免费打样

描述: TL7726 六路钳位电路
品牌名称: TI(德州仪器)
商品型号: TL7726ID
商品编号: C362442
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.175克(g)

商品参数

商品概述

TL7726由六个相同的钳位电路组成，这些电路可将输入电压与参考值REF进行比较。当输入电压（V₁）处于GND至< REF范围内时，钳位电路对地呈现非常高的阻抗，汲取的电流小于10 μA。当V₁ < GND或V₁ > REF时，钳位电路处于激活状态，此时它们的阻抗非常低，可吸收高达25 mA的电流。这些特性使TL7726非常适合作为CMOS半导体器件的保护装置，用于存在大幅正负瞬变的环境中，也可用于保护汽车或工业系统中的模数转换器。钳位电路的使用可防止潜在的闩锁效应。 TL7726C的工作温度范围为0°C至70°C。TL7726I的工作温度范围为 -40°C至85°C。TL7726Q的工作温度范围为 -40°C至125°C。

商品特性

防止闩锁效应
激活状态下可吸收25 mA电流
待机状态下功耗小于1 mW
非常适合存在大幅瞬变尖峰的环境中的应用
对所有容性负载值都能稳定工作
无输出过冲

	属性	参数值
	商品目录	监控和复位芯片
	受监控电压数	6
