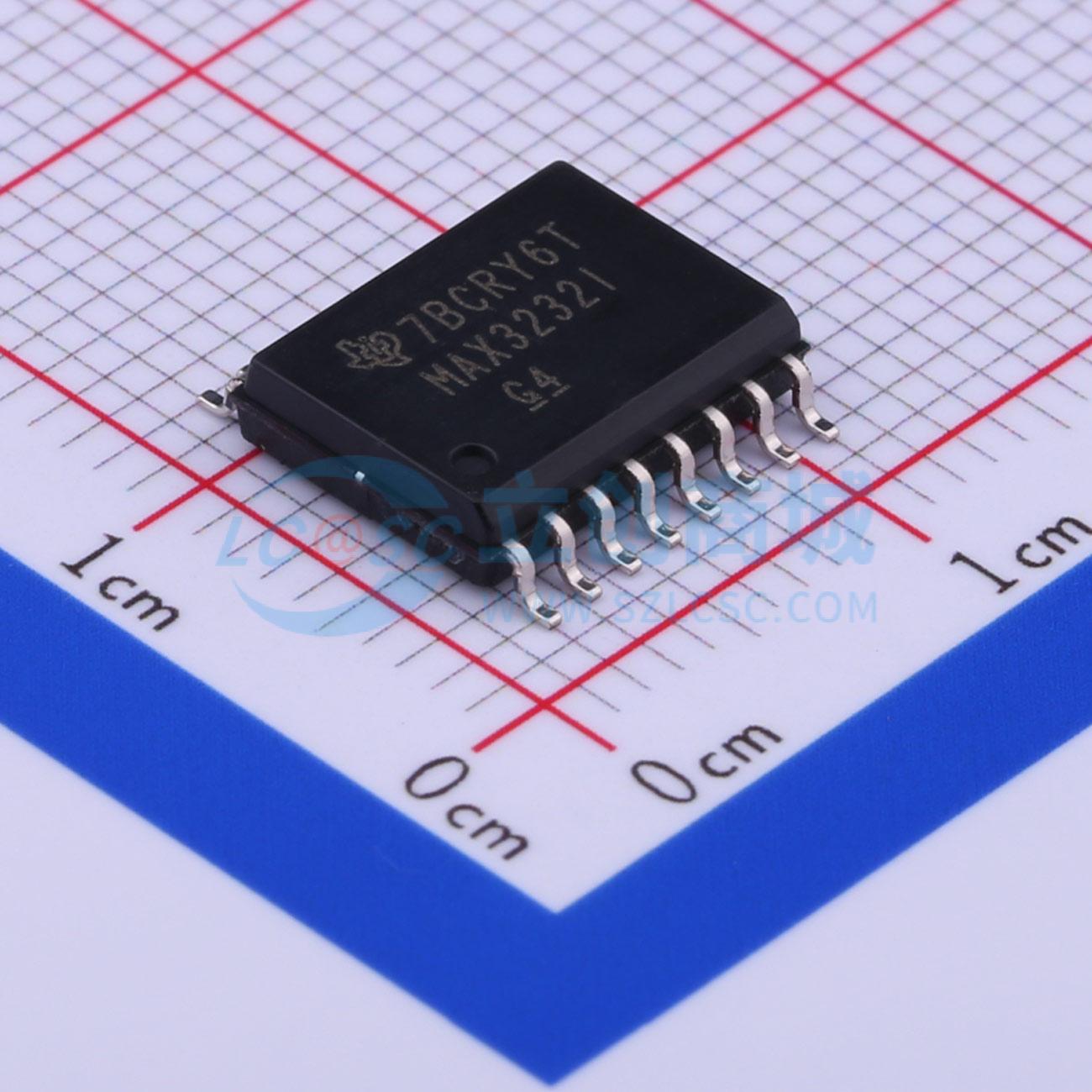

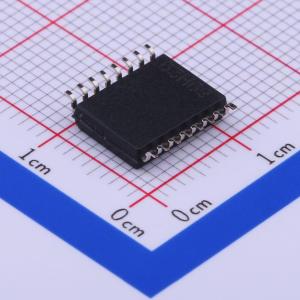

MAX3232IDW

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX3232 具有 ±15kV ESD 保护的 3V 至 5.5V 双通道 250kbps RS-232 线路驱动器/接收器
品牌名称: TI(德州仪器)
商品型号: MAX3232IDW
商品编号: C362436
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.84克(g)

商品参数

商品概述

MAX3232器件由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，其端子间（串口连接端子，包括GND）具备±15 kV的ESD保护。该器件符合TIA/EIA - 232 - F标准要求，可在异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许器件采用单一3 V至5.5 V电源供电。器件的数据信号传输速率最高可达250 kbit/s，驱动器输出压摆率最大为30 V/μs。

商品特性

采用人体模型（HBM），RS - 232总线端子ESD保护超过±15 kV
符合或超过TIA/EIA 232 - F和ITU V.28标准要求
采用3 V至5.5 V的Vcc电源供电
数据传输速率最高可达250 kbit/s
具备两个驱动器和两个接收器
低电源电流：典型值为300 μA
外部电容：4×0.1 μF
采用3.3 V电源时可接受5 V逻辑输入
可选高速端子兼容器件（1 Mbit/s）：SN65C3232（-40℃至85℃）、SN75C3232（0℃至70℃）

应用领域

电池供电系统
个人数字助理（PDA）
笔记本电脑
便携式电脑
掌上电脑
手持设备

优惠活动

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

近期成交0单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2

	属性	参数值
	数据速率	250Kbps
	工作电压	3V~5.5V
	有无电荷泵	有
	工作温度	-40℃~+85℃
