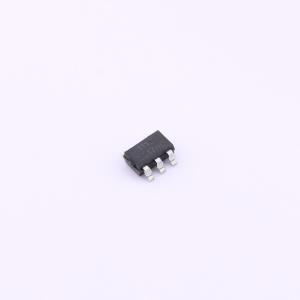

BCT1118EUK33-TR
高压双极性线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BCT1118 是一系列低压差三端稳压器，在 0.5A 负载电流下压差为 1.3V。与竞品的 5mA 相比，BCT1118 的待机电流极低，仅为 3mA。BCT1118 是一系列低压差三端稳压器
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT1118EUK33-TR
- 商品编号
- C2962005
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 12V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.5V@(500mA) | |
| 静态电流(Iq) | 5mA | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -20℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
BCT1118 是一系列低压差三端稳压器，在 0.5A 负载电流下压差为 1.3V。与竞品的 5mA 相比，BCT1118 的待机电流极低，仅为 3mA。 BCT1118 是一系列低压差三端稳压器，其应用电路非常简单：固定版本仅需两个电容，可调版本仅需两个电阻和两个电容即可工作。它由启动电路、偏置电路、带隙、热关断、限流、功率晶体管及其驱动电路等模块组成。 当结温超过 140°C 时，热关断模块可确保芯片及其应用系统的工作安全。 带隙模块提供稳定的参考电压，通过精心设计补偿了温度系数，温度系数低于 100 ppm/°C。通过微调技术保证了输出电压的精度。
商品特性
- 最大输出电流为 0.5A
- 工作输入电压范围：最大 15V
- 线性调整率：0.1%/V（典型值）
- 待机电流：2mA（典型值）
- 负载调整率：10mV（典型值）
- 环境温度：-20°C 至 85°C
应用领域
- 计算机主板电源管理
- 显卡
- 液晶显示器和液晶电视
- DVD 解码板
- ADSL 调制解调器
- 开关电源后置稳压器
