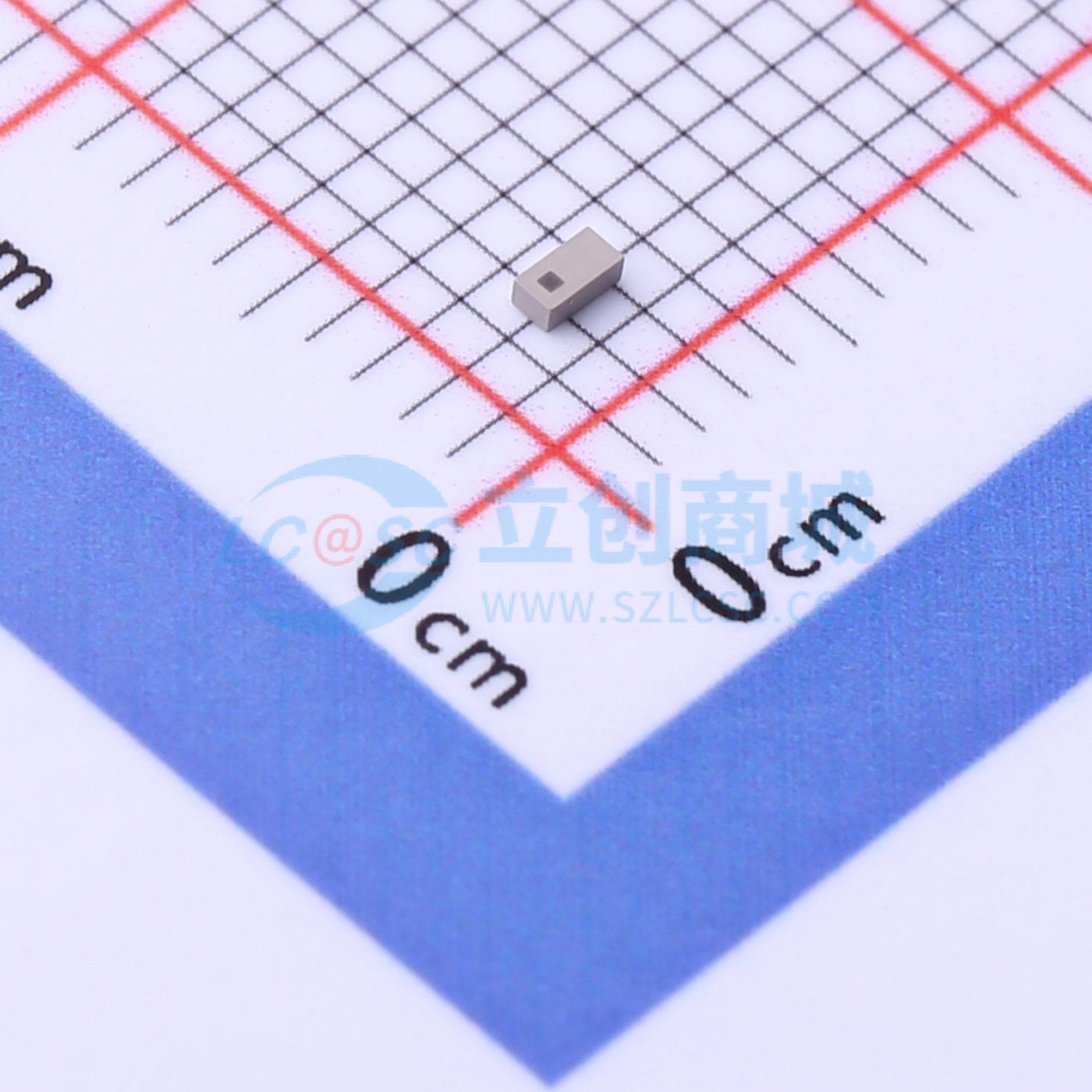

温馨提醒：图片仅供参考，商品以实物为准
DEA166200BT-2356A3
多层带通滤波器，WiFi 5G C 频段，1.6x0.8mm[EIA 0603] 类型
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 多层带通滤波器 WiFi 5g C波段，DEA系列 1.6x0.8mm [EIA 0603]类型，零件号：DEA166200BT-2356A3。尺寸为长度1.60 ±0.15 mm，宽度0.80 ±0.10 mm，厚度最大0.65 mm。端子功能包括输入/输出F端口、GND和输出/输入端口。端接材料为银。电气特性涵盖在各种频率范围内的插入损耗、回波损耗和衰减。最大额定值包括工作温度和存储温度、功率处理能力以及人体模型、机器模型和充电设备模型规格。提供了推荐的回流焊曲线和包装样式细节。该产品符合RoHS标准，适用于在正常操作和使用条件下的一般电子设备中使用。
- 品牌名称
- TDK
- 商品型号
- DEA166200BT-2356A3
- 商品编号
- C2961035
- 商品封装
- SMD-3P,1.6x0.8mm
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 带通 | |
| 衰减 | 43dB |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | 50Ω | |
| 插入损耗 | 2.1dB | |
| 工作温度 | -40℃~+90℃ |
商品概述
多层带通滤波器 WiFi 5g C波段，DEA系列 1.6x0.8mm [EIA 0603]类型，零件号：DEA166200BT-2356A3。尺寸为长度1.60 ±0.15 mm，宽度0.80 ±0.10 mm，厚度最大0.65 mm。端子功能包括输入/输出F端口、GND和输出/输入端口。端接材料为银。电气特性涵盖在各种频率范围内的插入损耗、回波损耗和衰减。最大额定值包括工作温度和存储温度、功率处理能力以及人体模型、机器模型和充电设备模型规格。提供了推荐的回流焊曲线和包装样式细节。该产品符合RoHS标准，适用于在正常操作和使用条件下的一般电子设备中使用。
应用领域
- 通用电子设备（AV设备、通信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人）
