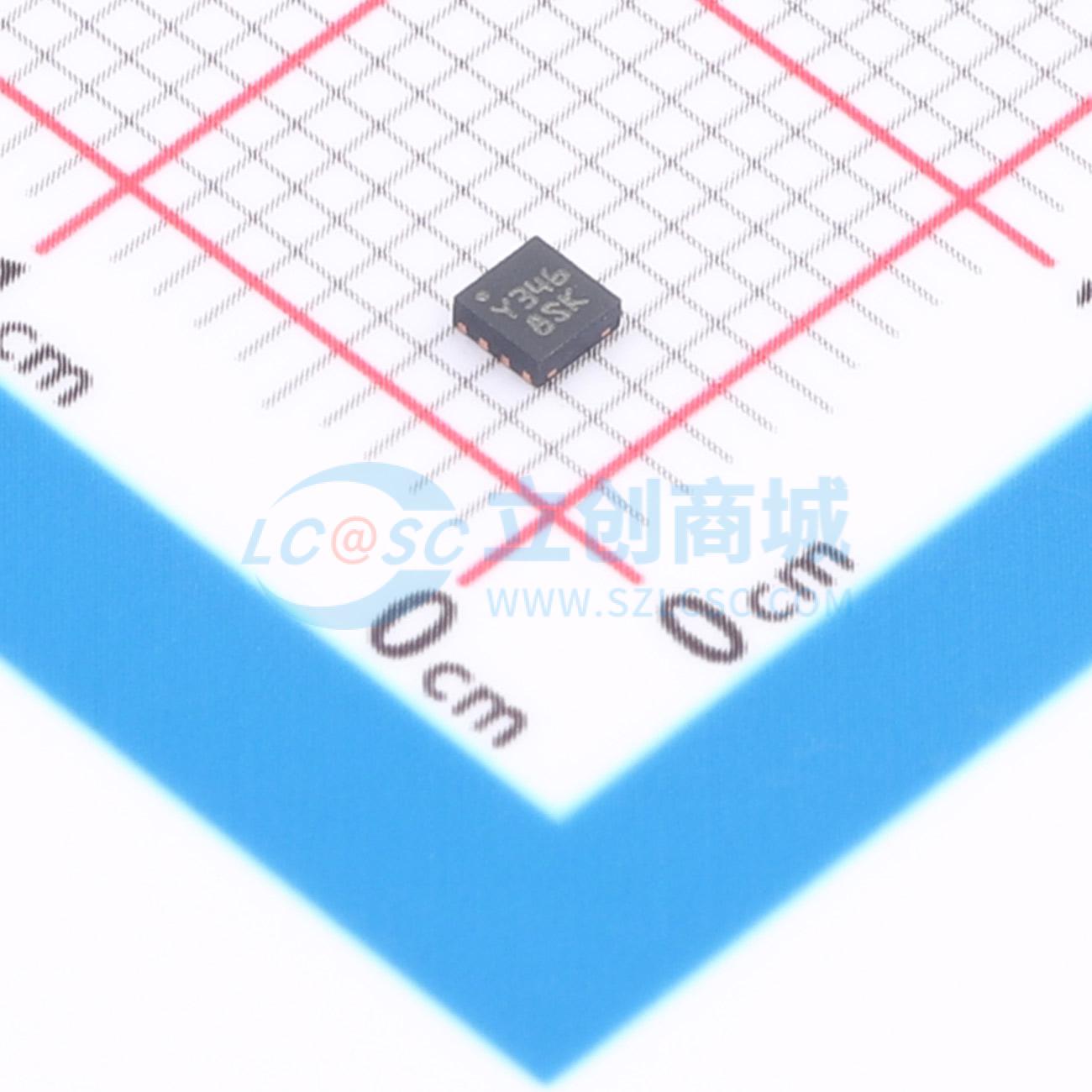

温馨提醒：图片仅供参考，商品以实物为准
STM6510SCACDG6F
双Smart Reset按键输入复位监测器
- 描述
- 支持电容器可调延迟的双按钮智能复位
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM6510SCACDG6F
- 商品编号
- C2961093
- 商品封装
- TDFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.925V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 工作温度 | -40℃~+85℃@(TA) | |
| 静态电流(Iq) | 1.4uA |
商品概述
Smart Reset产品家族中的STM65xx系列带有一个非常有用的功能，它采用扩展SmartReset输入延时（tSRC），能够确保短时复位按键关闭不会引起系统复位。一旦满足有效Smart Reset输入电平和启动延时，器件会产生一个带有用户可编程超时周期（tREC）的输出复位脉冲。 典型应用连线图表示双Smart Reset输入也可连接到应用中断以控制中断引脚和硬复位功能。如果按键关闭一小段时间，处理器只被中断。如果系统仍旧不能正常响应，按住按键并持续扩展启动时间（tSRC），会通过复位输出引起处理器硬复位。Smart Reset功能有效的增加了系统的稳定性。 STM65xx系列Smart Reset产品内置低电流微处理器复位电路，针对如MP3播放器，便携式导航设备或移动电话等任何需要延时复位按键反应以提高系统稳定性的应用。STM65xx系列带有单或双Smart Reset输入（SRx）。延迟Smart Reset启动时间（tSRC）选项通过在SRC脚上添加外部电容调节或通过三态逻辑选择。延迟启动周期忽略短于tSRC时间的开关闭合，从而阻止不希望的复位发生。 STM65xx系列产品为低有效（高有效可选）漏极开路复位（RST）输出，有或无内部上拉电阻，或为推挽式输出；产品有或无上电复位功能。 一些产品还具有低压监测功能：当检测电压VCC低于特定阈值时，复位输出也同时被激活。检测电压高于特定阈值后，复位输出保持有效并维持复位超时周期（tREC）。 STM6510带有2个组合Smart Reset输入引脚（SR0和SR1），带有Smart Reset启动延迟（tSRC），由SRC引脚上的外部电容编程。STM6510的另一特性为通过增加外部电容（CtREC）使得输出复位脉冲时间tREC可调。 另外，VCC受到监测，如果它低于VRST阈值，复位输出变为有效，且当VCC低于VRST阈值时一直保持有效，并延续复位脉冲持续时间tREC。
商品特性
- 双Smart Reset按键输入，带有电容可调扩展复位启动延时（tSRC）
- 电容可调复位脉冲持续时间（tREC）
- 上电复位– RST低有效，漏极开路输出
- 工厂编程阈值，监测VCC在1.575至4.625V（典型值）范围内
- 工作电压1.0V（低有效输出有效）至5.5V
- 低供电电流（1.4μA）
- 工作温度：工业级 -40°C至 +85°C
- TDFN8封装：2mm×2mm×0.75mm
- 符合RoHS标准
应用领域
- 移动电话，智能电话
- 电纸书
- MP3播放器
- 游戏机
- 便携式导航设备
