温馨提醒：图片仅供参考，商品以实物为准

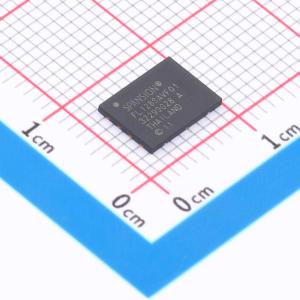

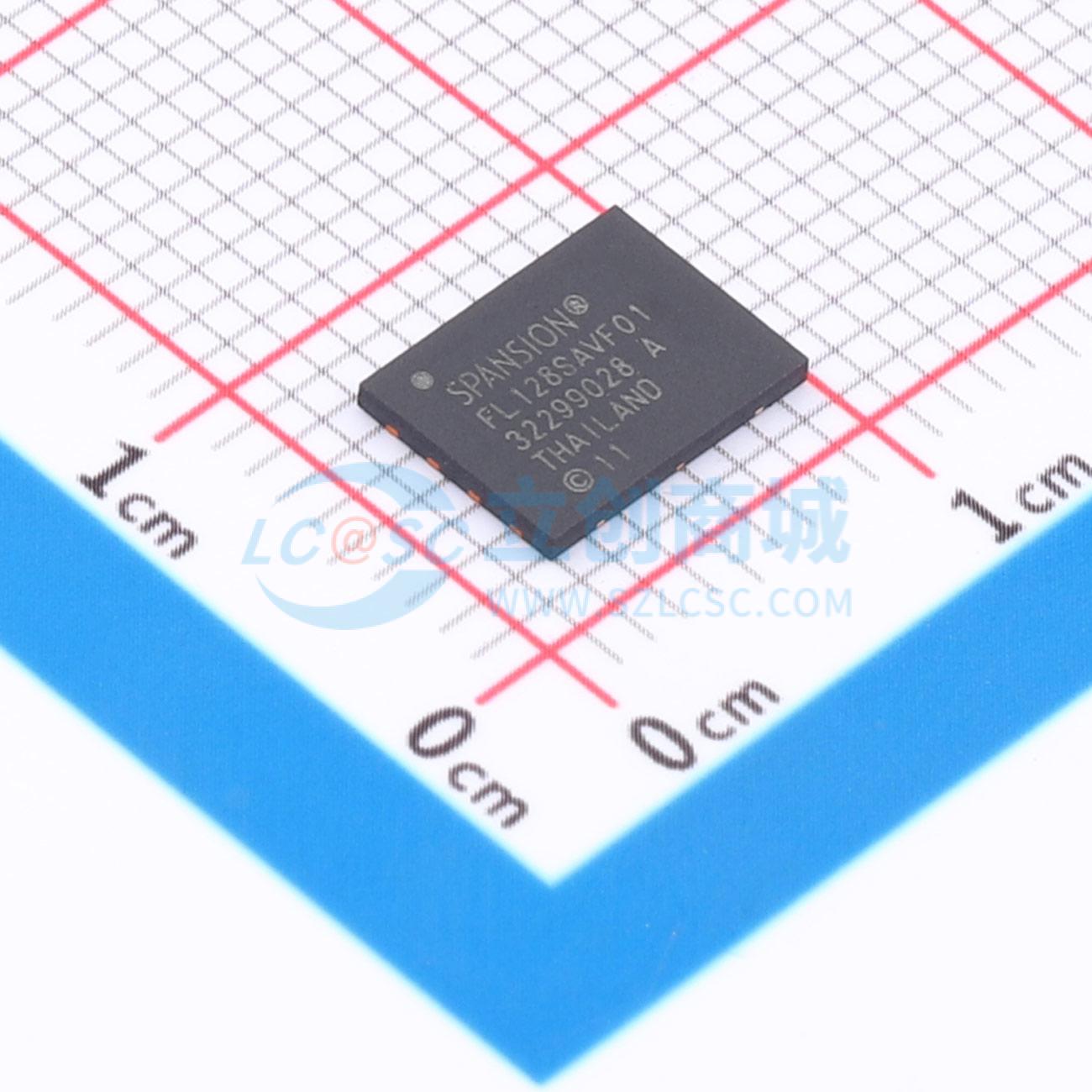

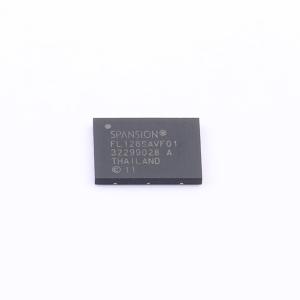

S25FL128SAGNFV010
MirrorBit闪存非易失性存储器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：密度:128 Mbits (16 Mbytes)。256 Mbits (32 Mbytes)。串行外设接口 (SPI):SPI 时钟极性和相位模式 0 和 3。双倍数据速率 (DDR) 选项。扩展寻址：24 或 32 位地址选项。串行命令集和引脚布局与 S25FL-A、S25FL-K 和 S25FL-P SPI 系列兼容
- 商品型号
- S25FL128SAGNFV010
- 商品编号
- C2947548
- 商品封装
- WSON-8(6x8)
- 包装方式
- 托盘
- 商品毛重
- 0.839533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NOR FLASH | |
| 接口类型 | SPI | |
| 存储容量 | 128Mbit | |
| 时钟频率(fc) | 104MHz | |
| 工作电压 | 2.7V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 待机电流 | 70uA | |
| 擦写寿命 | 100000次 | |
| 数据保留 - TDR(年) | 20年 | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 硬件写保护；绝对写保护；写使能锁存；软件写保护；上电复位 |
商品特性
- 密度：
- 128兆比特（16兆字节）
- 256兆比特（32兆字节）
- 串行外设接口（SPI）：
- SPI时钟极性和相位模式0和3
- 双倍数据速率（DDR）选项
- 扩展寻址：24位或32位地址选项
- 串行命令集和引脚布局与S25FL - A、S25FL - K和S25FL - P SPI系列兼容
- 多I/O命令集和引脚布局与S25FL - P SPI系列兼容
- 读取命令：
- 普通、快速、双倍、四倍、快速DDR、双倍DDR、四倍DDR
- 自动启动 - 上电或复位后在预先选择的地址自动执行普通或四倍读取命令
- 用于配置信息的通用闪存接口（CFI）数据
- 编程（1.5兆字节/秒）：
- 256或512字节页编程缓冲区选项
- 适用于慢时钟系统的四输入页编程（QPP）
- 擦除（0.5 ~ 0.65兆字节/秒）：
- 混合扇区大小选项 - 地址空间顶部或底部有32个4千字节扇区的物理组，其余扇区为64千字节，以与前代S25FL设备兼容
- 统一扇区选项 - 始终擦除256千字节块，以与更高密度和未来设备实现软件兼容
- 循环耐久性：
- 任何扇区典型的100,000次编程 - 擦除循环
- 数据保留：
- 典型的20年数据保留
- 安全特性：
- 1024字节的一次性可编程（OTP）阵列
- 块保护：
- 状态寄存器位，用于控制对连续扇区范围的编程或擦除保护
- 硬件和软件控制
