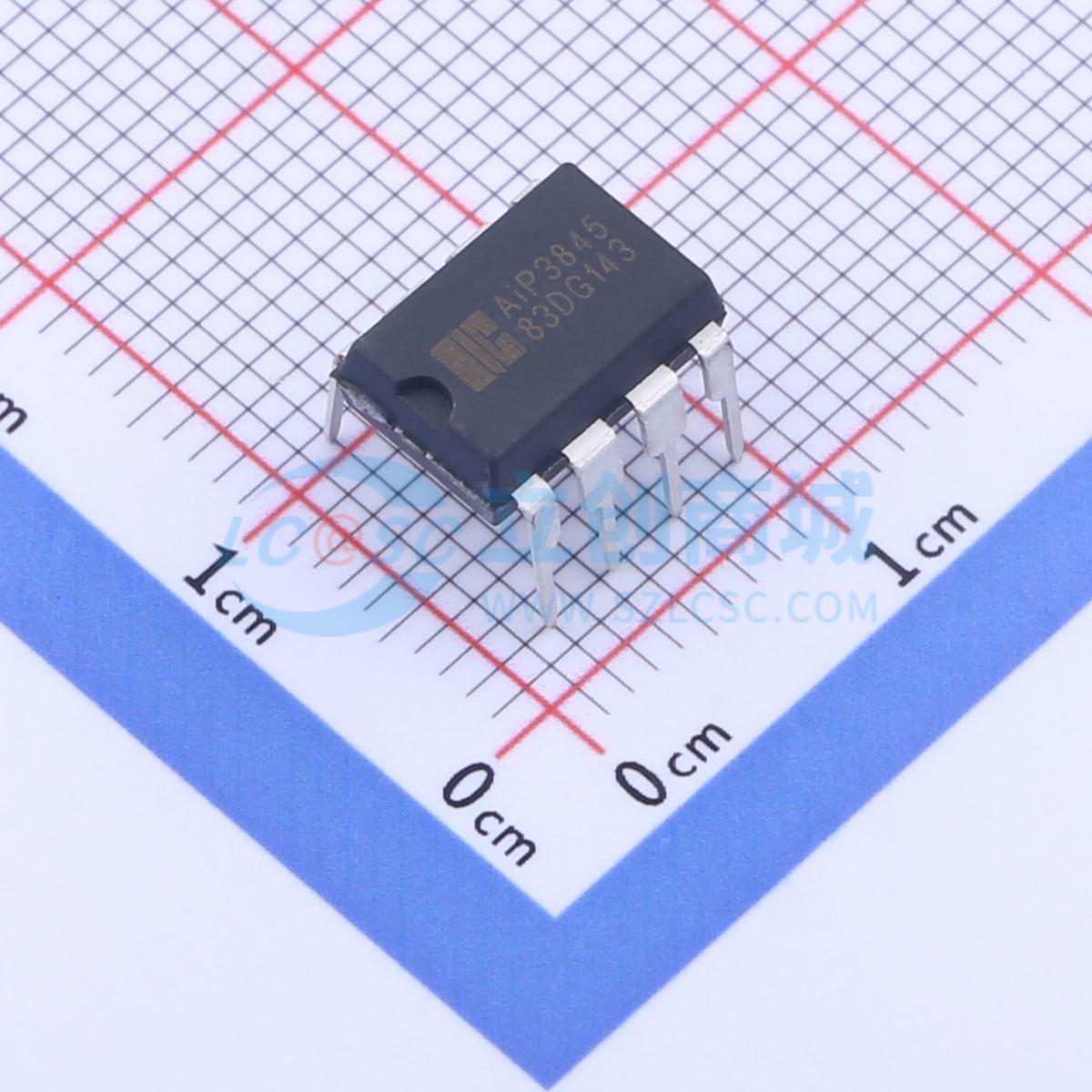

温馨提醒：图片仅供参考，商品以实物为准

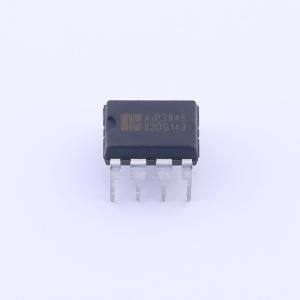

AIP3845DA.TB
AIP3845DA.TB
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 功能类型：升降压型 同步整流：否 输出通道数：1 拓扑结构：反激；升压式 输入电压：7.6V~30V 输出电流(最大值)：1A 开关频率：500kHz 占空比(最大值)：48% 工作温度：-40℃~+85℃@(TA) 高性能电流模式控制器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP3845DA.TB
- 商品编号
- C2943311
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.1克(g)
商品参数
参数完善中
商品概述
AiP3842/AiP3843/AiP3844/AiP3845是固定频率电流模式PWM控制器。它们专为离线和DC - DC转换器应用而设计，所需外部元件最少。这些集成电路具有用于精确占空比控制的微调振荡器、温度补偿基准、高增益误差放大器、电流检测比较器和适合驱动功率MOSFET的大电流图腾柱输出。保护电路包括内置欠压锁定和电流限制。AiP3842和AiP3844的欠压锁定（UVLO）阈值为16V（开启）和10V（关闭）。AiP3843和AiP3845的欠压锁定阈值为8.8V（开启）和7.6V（关闭）。AiP3842和AiP3843可在100%占空比下工作。AiP3844和AiP3845可在50%占空比下工作。
商品特性
- 低启动电流
- 最大占空比钳位
- 带迟滞的欠压锁定
- 工作频率高达500KHz
- 封装形式：DIP8/SOP8
- 宽工作温度范围：-40℃至+85℃
