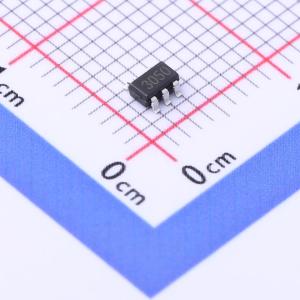

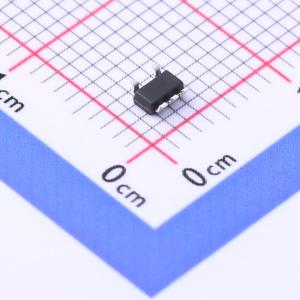

BL8531CB5TR50
高效、低噪声PFM升压型DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BL8531系列是基于CMOS的PFM升压型DC - DC转换器。该转换器可在低至0.8V的电源电压下启动，当输入电压为1.8V、输出电压为3.3V时，能够提供最大200mA的输出电流。从电源汲取的静态电流低至5.5μA
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL8531CB5TR50
- 商品编号
- C2943346
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 800mV~5V | |
| 输出电压 | 5V | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 350kHz | |
| 工作温度 | -40℃~+85℃@(TA) | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 4uA | |
| 开关管(内置/外置) | 内置 |
商品概述
BL8531系列是基于CMOS的PFM升压DCDC转换器。该转换器可以在低至0.8V的电源电压下启动，在1.8V输入电压、3.3V输出时能够提供最大200mA的输出电流。从电源汲取的静态电流低至5.5μA。所有这些特性使BL8531系列适用于由单节电池到四节电池供电的便携式设备。 为了减少开关稳压器引起的噪声，BL8531在电路设计和制造方面进行了充分考虑，从而大大降低了该器件对其他电路的干扰。 BL8531集成了稳定的参考电路和微调技术，因此可以提供高精度和低输出电压温度漂移系数。 BL8531有SOT - 23 - 3、TSOT - 23 - 3、SOT23 - 5、SOT - 89 - 3和TO - 92封装，这些封装是无铅的。在5引脚封装（如SOT - 23 - 5）中，该器件可以通过CE引脚轻松开启或关闭，以最小化待机电源电流。
商品特性
- 1.8V输入电压，3.3V输出电压时可提供200mA电流
- 低启动电压（输出电流为1mA时）：0.8V
- 输出电压可在2.5V至6.0V之间调节（以0.1V为步长）
- 输出电压精度：±2%
- 输出电压低温度漂移系数：±100ppm/℃
- 仅需三个外部组件：一个电感器、一个肖特基二极管和一个输出滤波电容器
- 高功率转换效率：85%
- 从电源汲取的低静态电流：<5.5μA
应用领域
- PDA、DSC、MP3播放器、电子玩具和无线鼠标的电源
- 单节或双节电池供电设备的电源
- LED的电源
