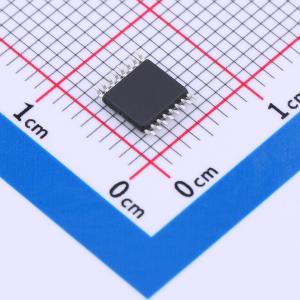

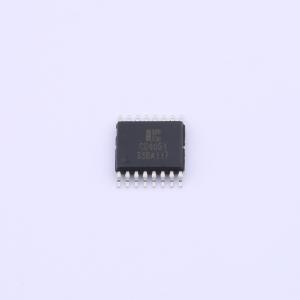

温馨提醒：图片仅供参考，商品以实物为准
CD4051
八选一模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电源电压: 3V~9V 静态电流(最大值): 40uA 不同 V,最大 CL 时的最大传播延迟: 120ns@9V,50pF逻辑电平-高: 3.5V~7V 逻辑电平-低: 1.5V~3V 工作温度: -40℃~+85℃
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD4051
- 商品编号
- C2943321
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 工作电压 | 3V~9V | |
| 导通时间(ton) | 280ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 115Ω | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 15ns |
商品概述
CD4051是一款八选一模拟开关电路，内置3个地址选择端（<A0~A2>），低有效的使能输入端（∇:E），8路独立的输入/输出端（Y0~Y7）及公共输入/输出端（Z）。 电路内部有8个双向模拟开关，每个开关的一端连接到独立的输入/输出（Y0~Y7）端，另一端连接到公共的输入/输出（Z）端。 当E为低电平时，通过A0~A2选择一个通路的开关处于低阻导通状态。当E为高电平时，A0~A2设置无效，所有开关处于高阻关断状态。如果需要切换开关状态，就必须使用使能输入端（E）。 VDD和VSS是连接到数字控制输入端（A0~A2和E）的电源电压。（ΔVDD - VSS）的范围是3~9V。模拟输入输出（Y0~Y7和Z）能够在最高VDD，最低VEE之间变化。VDD - VEE不会超过9V。 对于用做数字多路选择开关，VEE和VSS是连在一起的（通常接地）。 CD4051主要应用于模拟多路选择开关、数字多路选择开关及信号选通。
应用领域
- 模拟多路选择开关
- 数字多路选择开关
- 信号选通
