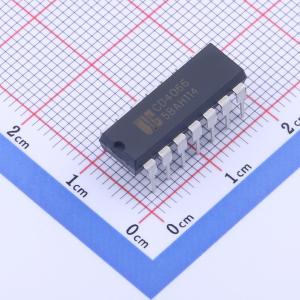

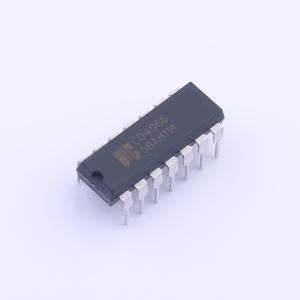

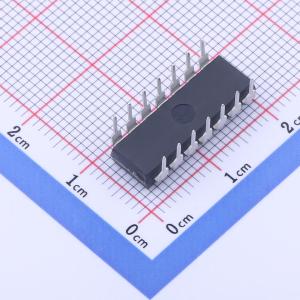

CD4066DA.TB
四路双边开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型: 双向FET开关 供电电源: 双电源 电源电压: 3V~9V 静态电流(最大值): 2uA 不同 V,最大 CL 时的最大传播延迟: 10ns@9V,50pF 逻辑电平-高: 3.5V~7V 逻辑电平-低: 1.5V~3V 工作温度: -40℃~+85℃
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD4066DA.TB
- 商品编号
- C2943343
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 2.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 工作电压 | 3V~9V | |
| 导通时间(ton) | 90ns | |
| 导通电阻(Ron) | 2.5kΩ |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 160ns | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 90MHz | |
| 传播延迟(tpd) | 20ns |
商品概述
CD4066 提供四个单刀单掷模拟开关功能。每个开关有两个输入/输出端子（nY 和 nZ）和一个高电平有效使能输入（nE）。当 nE 为低电平时，模拟开关关闭。 CD4066 与 CD4016 引脚兼容，但导通电阻低得多。此外，导通电阻在整个输入信号范围内相对恒定。
商品特性
- 宽电源电压范围：3V 至 9V
- 完全静态操作
- 提供 5V 和 9V 参数额定值
- 标准化对称输出特性
- 输入和输出具备静电防护
- 工作温度范围：-40 ℃ 至 +85 ℃
- 封装信息：DIP14/SOP14/TSSOP14
