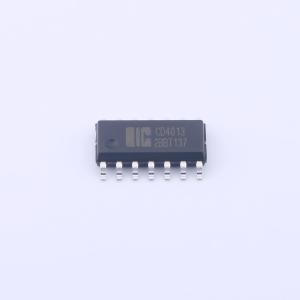

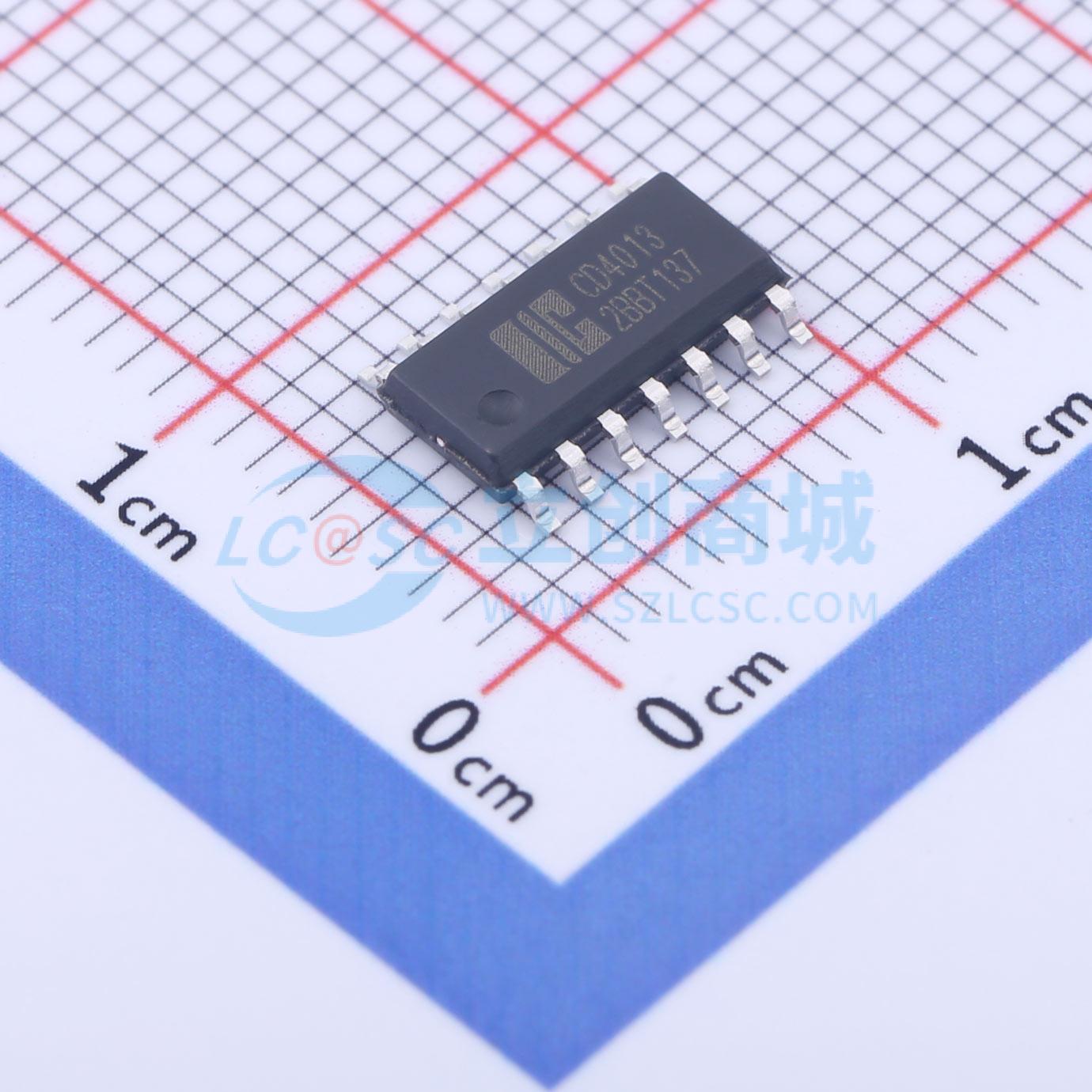

CD4013SA.TR
CD4013SA.TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 逻辑电路的归属系列: 4000B 功能: 设置和复位 类型: D-型 输出类型: 补充型 时钟频率: 24MHz 不同 V,最大 CL 时的最大传播延迟: 90ns@15V,50pF 触发器类型: 正边沿 电压-电源: 3V~15V 静态电流(Iq): 4uA 输入电容: 5pF 低电平输出电流(IOL): 6.8mA 高电平输出电流(IOH): 6.8mA
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD4013SA.TR
- 商品编号
- C2943319
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.252克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 24MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1；1 | |
| 输出类型 | 互补型 | |
| 传播延迟(tpd) | 90ns@15V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 4000B系列 | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 10ns；20ns；7ns | |
| 保持时间 | 2ns；2ns；2ns |
