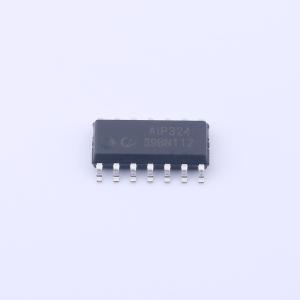

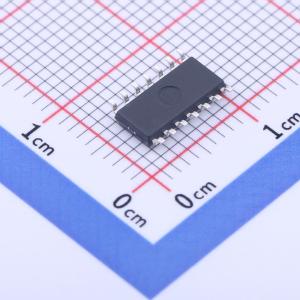

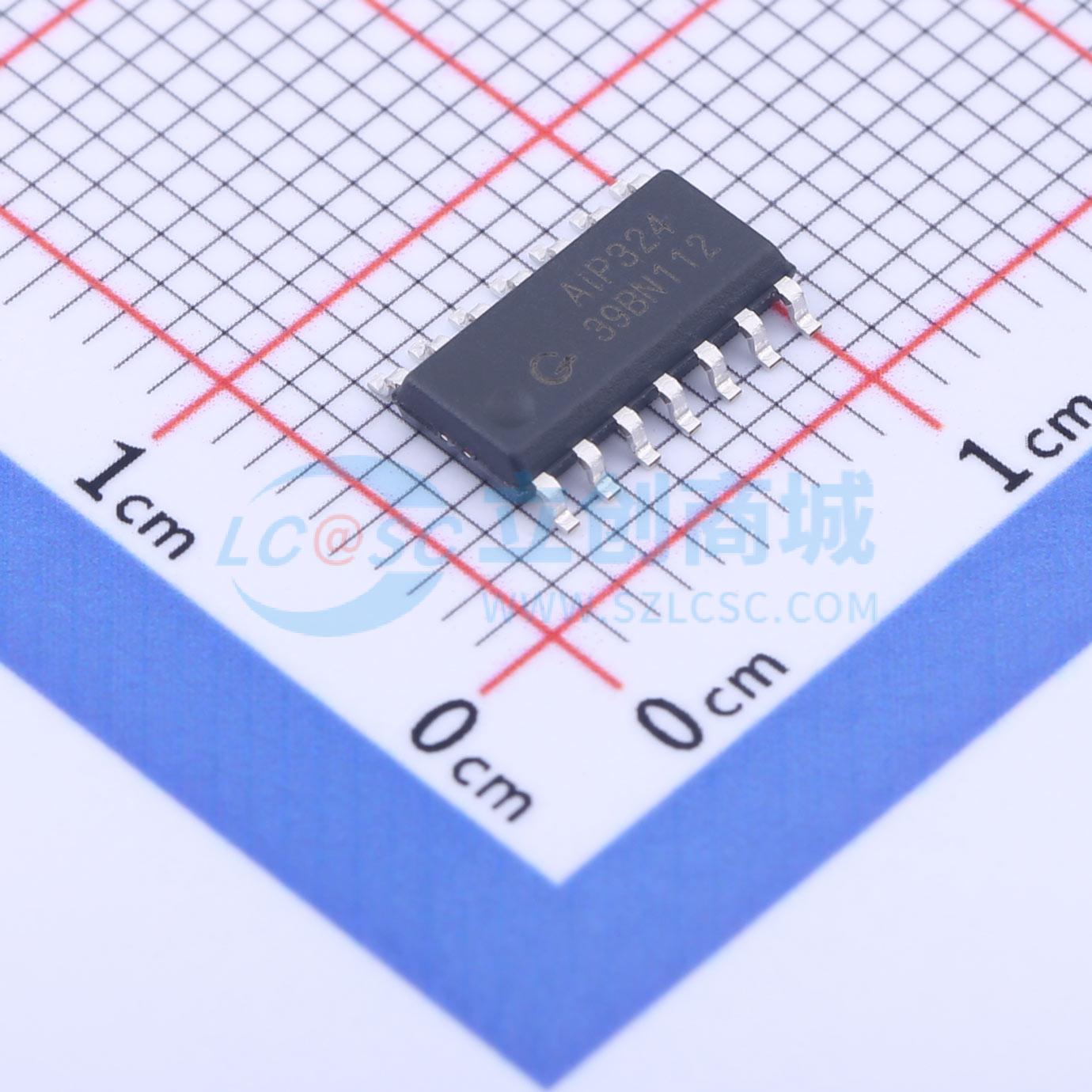

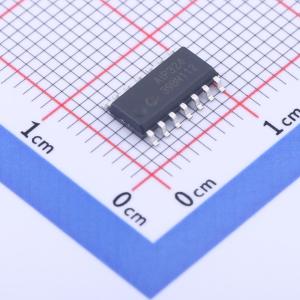

AIP324SA.TR
四通道运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 运放类型：General Purpose 放大器组数：4 增益带宽积（GBP）：1.2MHz 压摆率（SR）：0.5 V/us 电源电压：3V ~ 32V, ±1.5V ~ 16V 各通道供电电流：0.8mA 工作温度-40～85℃
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP324SA.TR
- 商品编号
- C2943308
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.294克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 300nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 800uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | 1.5V~16V；-16V~-1.5V |
商品概述
AiP224/ AiP324是由四个独立的高增益运算放大器组成。可以是单电源工作，也可以是双电源工作，电源的功耗电流与电源电压大小无关。应用范围包括音频放大器、工业控制、DC增益部件和所有常规运算放大电路。
商品特性
- 宽工作电压范围：单电源3V~32V，双电源±1.5V~±16V
- 低电源电流，与电源电压无关，典型值0.8 mA
- 宽的单位增益带宽：1.2MHz
- 差分输入电压范围等于最大额定电源电压：32V
- 开环差分电压增益：典型值100dB
- 内置频率补偿
- 封装形式：SOP14/DIP14/TSSOP14
应用领域
- 音频放大器
- 工业控制
- DC增益部件
- 常规运算放大电路
