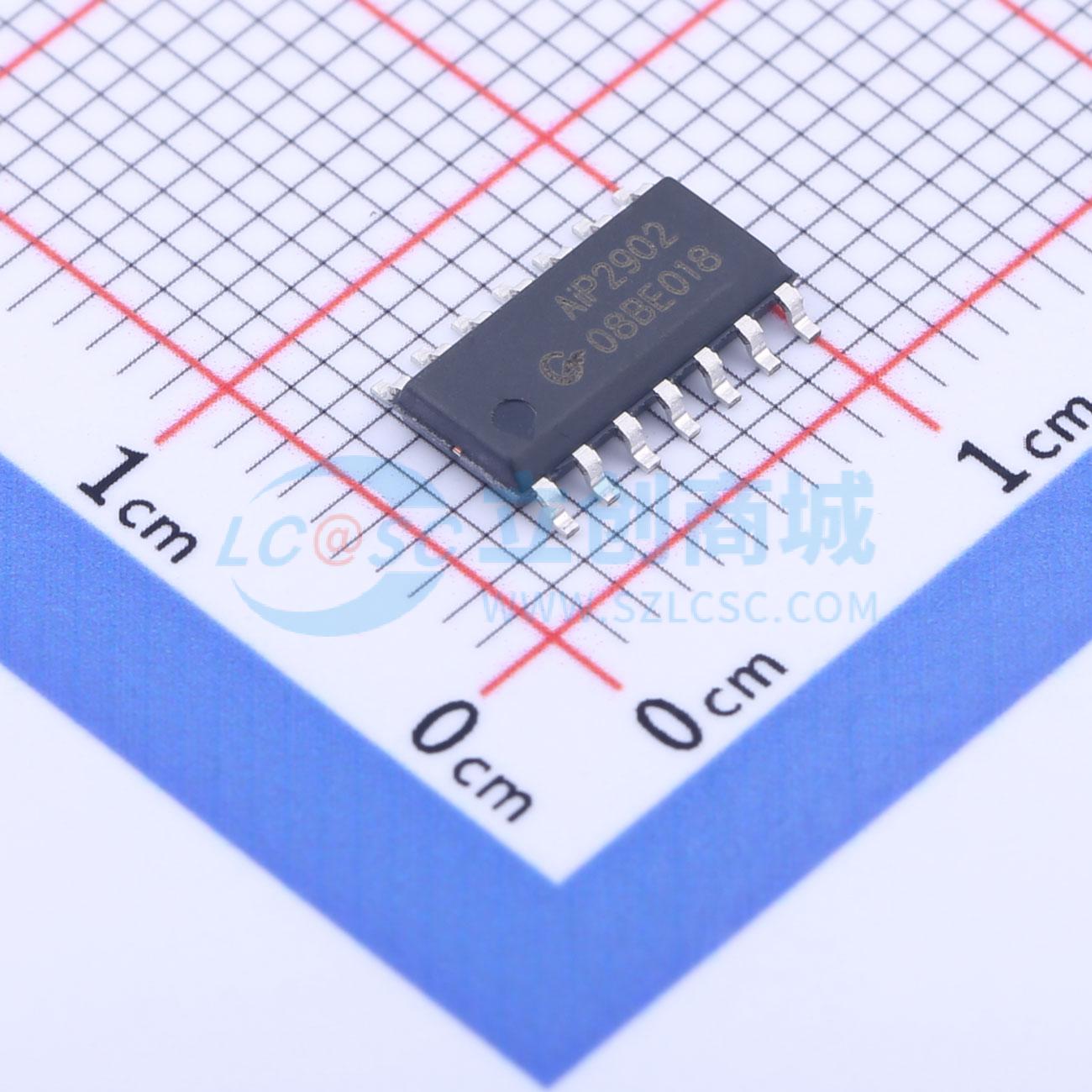

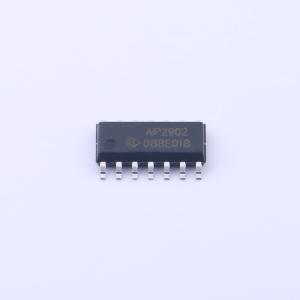

温馨提醒：图片仅供参考，商品以实物为准
AIP2902SA.TB
四通道运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 运放类型：General Purpose 放大器组数：4 增益带宽积（GBP）：1.2MHz 压摆率（SR）：0.5 V/us 电源电压：3V ~ 26V, ±1.5V ~ 13V 各通道供电电流：0.8mA 工作温度：-40℃~+105℃
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP2902SA.TB
- 商品编号
- C2943307
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 26V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 1.2V/us | |
| 输入偏置电流(Ib) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 800uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~26V | |
| 双电源(Vee~Vcc) | 1.5V~13V；-13V~-1.5V |
商品概述
AiP2902是由四个独立的高增益运算放大器组成。可以是单电源工作，也可以是双电源工作，电源的功耗电流与电源电压大小无关。应用范围包括音频放大器、工业控制、DC增益部件和所有常规运算放大电路。
商品特性
- 宽工作电压范围：单电源3V~26V，双电源±1.5V~±13V
- 低电源电流，与电源电压无关，典型值0.8 mA
- 宽的单位增益带宽：1.2MHz
- 低的输入偏置和失调参数：输入失调电压典型值3mV，输入失调电流典型值2nA，输入偏置电流典型值20nA
- 差分输入电压范围等于最大额定电源电压：26V
- 开环差分电压增益典型值100dB
- 内置频率补偿
- 封装形式：SOP14/DIP14S
应用领域
- 音频放大器
- 工业控制
- DC增益部件
- 所有常规运算放大电路
