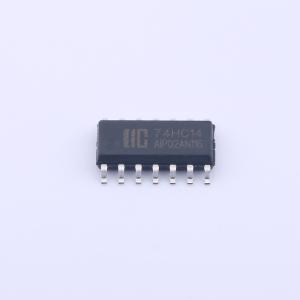

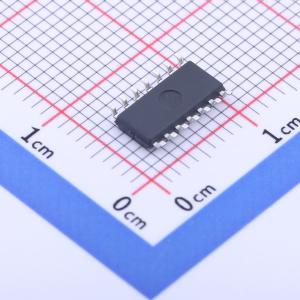

温馨提醒：图片仅供参考，商品以实物为准
AIP74HC14
六路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款带施密特触发输入的六反相器。该器件具有降低的输入阈值电平，允许与 TTL 逻辑电平接口。输入包括钳位二极管，允许使用限流电阻将输入连接到超过 VCC 的电压。施密特触发输入将缓慢变化的输入信号转换为清晰、无抖动的输出信号。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP74HC14
- 商品编号
- C2943289
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.541克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 300mV~1.2V | |
| 输出高电平(VOH) | 3.98V~4.32V | |
| 低电平范围(VOL) | 150mV~260mV | |
| 传播延迟(tpd) | 21ns@6V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ |
应用领域
- 产生一个变化的脉冲
- 非稳态多谐振荡器
- 单稳态多谐振荡器
