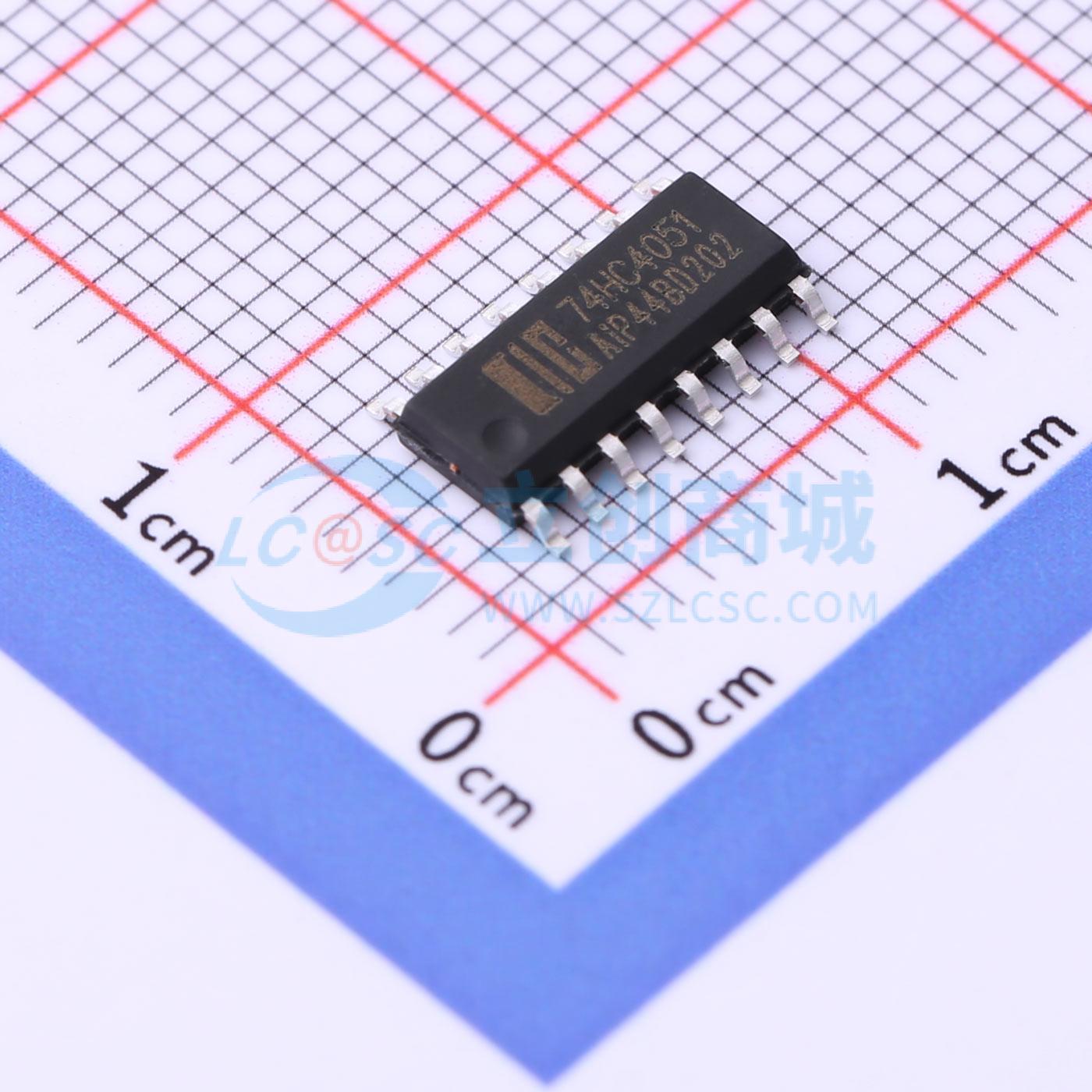

温馨提醒：图片仅供参考，商品以实物为准
74HC4051
8路模拟,多路复用器/解复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC4051 高速 CMOS 8 通道模拟多路复用器和多路信号分离器，八选一模拟开关（SP8T），适用于模拟或数字 8:1 多路选择开关
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- 74HC4051
- 商品编号
- C2943297
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 1 | |
| 工作电压 | 3V~9V | |
| 导通时间(ton) | 29ns | |
| 导通电阻(Ron) | 80Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 28ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 5pF | |
| 带宽 | 170MHz | |
| 传播延迟(tpd) | 5ns |
商品概述
AiP74HC/HCT4051是一款单刀八掷（SP8T）模拟开关，适用于模拟或数字8:1多路复用/解复用应用。该开关具有三个数字选择输入（S0、S1和S2）、八个独立输入/输出（Yn）、一个公共输入/输出（Z）和一个数字使能输入（E）。当E为高电平时，开关关闭。输入包含钳位二极管，这使得能够使用限流电阻将输入连接到超过VCC的电压。
商品特性
- 宽模拟输入电压范围：-5 V至+5 V
- 宽电源电压范围：AiP74HC4051：3 V至9 V；AiP74HCT4051：4.5 V至5.5 V
- 低导通电阻：
- 当VCC - VEE = 4.5 V时，典型值为80 Ω
- 当VCC - VEE = 6.0 V时，典型值为70 Ω
- 当VCC - VEE = 9.0 V时，典型值为60 Ω
- 逻辑电平转换：支持5 V逻辑与±5 V模拟信号通信
- 内置典型的“先断后通”功能
- 工作温度范围：-40℃至+85℃
- 封装信息：DIP16/SOP16/TSSOP16/DHVQFN16
应用领域
- 模拟多路复用和解复用
- 数字多路复用和解复用
- 信号选通
