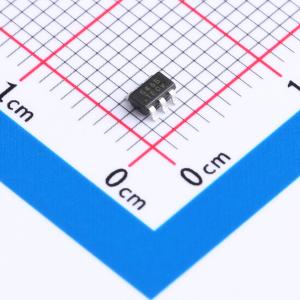

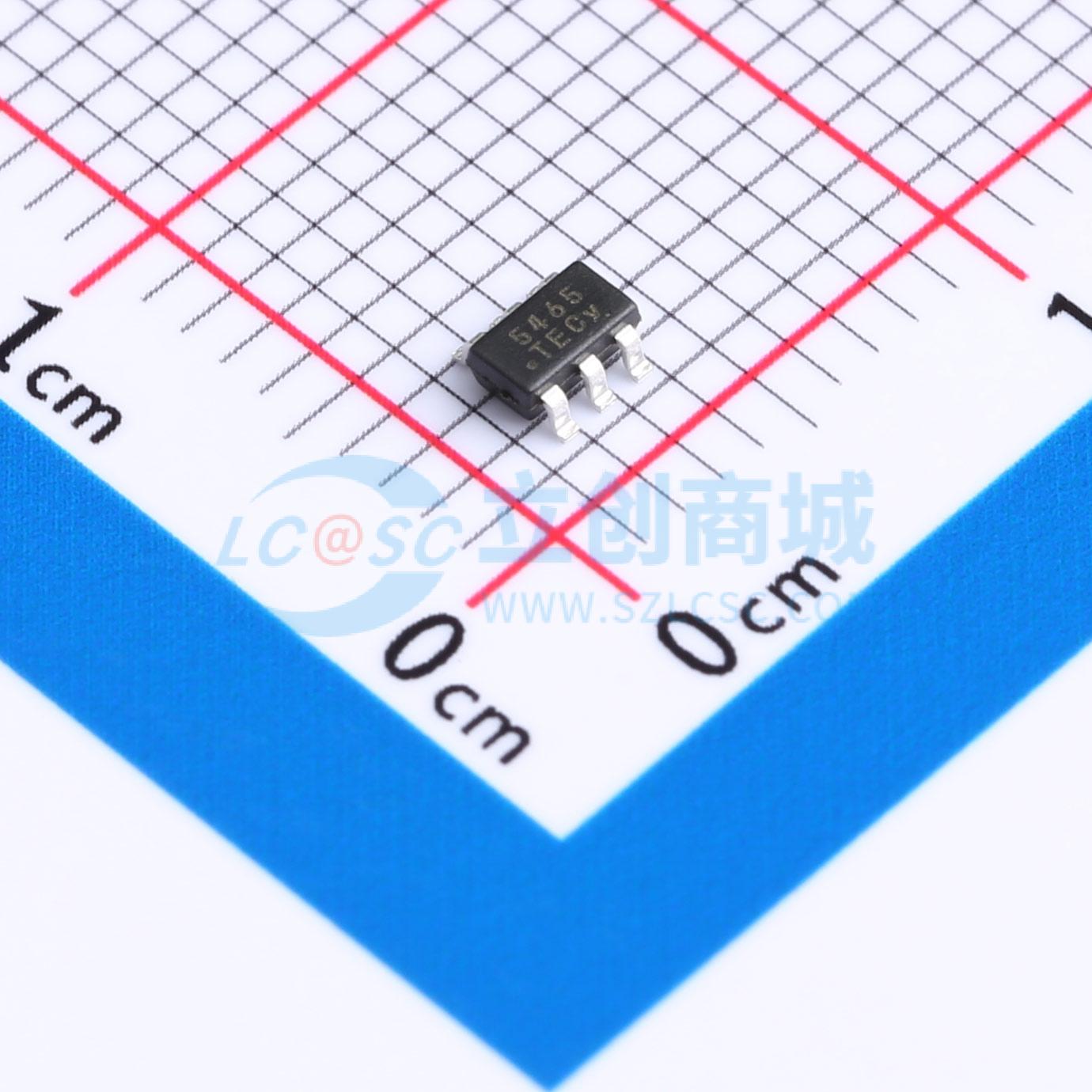

ESD5465E-6/TR

单向TVS 5V截止峰值浪涌电流：15A@8/20us 50A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD5465E是一款低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专为保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响而设计。ESD5465E集成了四对低电容导向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESD5465E可提供高达±30 kV（接触放电）的ESD保护；根据IEC61000 - 4 - 4标准，可承受高达40A（5/50ns）的峰值脉冲电流；根据IEC61000 - 4 - 5标准，可承受高达15A（8/20μs）的峰值脉冲电流。ESD5465E采用SOT23 - 6L封装。标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD5465E-6/TR
商品编号: C2941814
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	16V；18V
	峰值脉冲电流(Ipp)	50A@8/20us；15A@8/20us
	峰值脉冲功率(Ppp)	240W@8/20us；900W@8/20us
	击穿电压	8.5V

商品概述

ESD5465E是一款低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专为保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响而设计。 ESD5465E集成了四对低电容导向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESD5465E可提供高达±30 kV（接触放电）的ESD保护；根据IEC61000 - 4 - 4标准，可承受高达40A（5/50ns）的峰值脉冲电流；根据IEC61000 - 4 - 5标准，可承受高达15A（8/20μs）的峰值脉冲电流。 ESD5465E采用SOT23 - 6L封装。标准产品无铅且无卤。

商品特性

反向关断电压：最大5V。
根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±30 kV（接触放电）。
IEC61000 - 4 - 4（电快速瞬变脉冲群）：40A（5/50ns，任何I/O到地）。
IEC61000 - 4 - 5（浪涌）：15A [8/20μs，任何I/O到地]，50A（8/20μs，VDD到地）。
低电容：C_I/O - GND典型值为1.8 pF。
超低泄漏电流：I_R典型值小于10 nA。
低钳位电压：V_Cl = 13V < I_PP = 16A（传输线脉冲测试）。
固态硅技术。

应用领域

USB 2.0
视频图形卡DVI
IEEE 1394
显示器和平板显示器
10/100以太网
笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	反向电流(Ir)	10nA
	通道数	四路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	1.8pF
