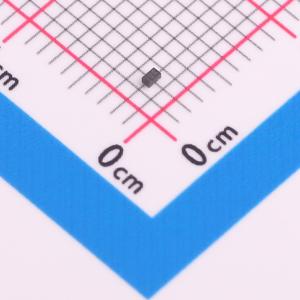

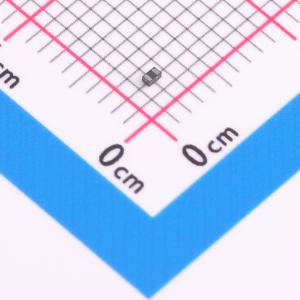

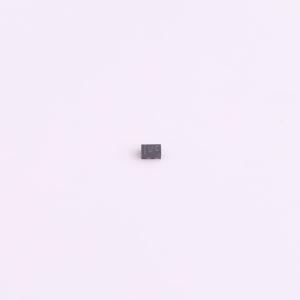

ESD56051N-2/TR

双向ESD 3.3V截止峰值浪涌电流：55A@8/20us

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ESD56051N是一款双向瞬态电压抑制器（TVS）。它专门用于保护连接到电源线、低速数据线和控制线的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。根据IEC61000 - 4 - 2标准，ESD56051N可提供高达±30kV（接触放电）的静电放电保护；根据IEC61000 - 4 - 5标准，它能承受高达55A（8/20μs）的峰值脉冲电流
品牌名称: WILLSEMI(韦尔)
商品型号: ESD56051N-2/TR
商品编号: C2941817
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.010912克(g)

商品参数

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	10V
	峰值脉冲电流(Ipp)	55A@8/20us
	峰值脉冲功率(Ppp)	550W@8/20us
	击穿电压(VBR)	3.6V

商品概述

ESD56051N是一款双向瞬态电压抑制器（TVS）。它专门设计用于保护连接到电源线、低速数据线和控制线的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。根据IEC61000 - 4 - 2标准，ESD56051N可提供高达±30kV（接触放电）的静电放电保护，并根据IEC61000 - 4 - 5标准承受高达55A（8/20μs）的峰值脉冲电流。ESD56051N采用DFN1006 - 2L封装。标准产品无铅且无卤。

商品特性

关断电压：最大±3.3V
根据IEC61000 - 4 - 2（ESD）为每条线路提供瞬态保护：±30kV（接触放电）；根据IEC61000 - 4 - 4（EFT）：80A（5/50ns）；根据IEC61000 - 4 - 5（浪涌）：55A（8/20μs）
电容：典型值CJ = 75pF
低泄漏电流：典型值IR < 1nA
低钳位电压：典型值VCL = 5.4V，在IPP = 16A（TLP）时
固态硅技术

应用领域

手机
计算机及外设
微处理器
电源线
便携式电子设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	75pF
