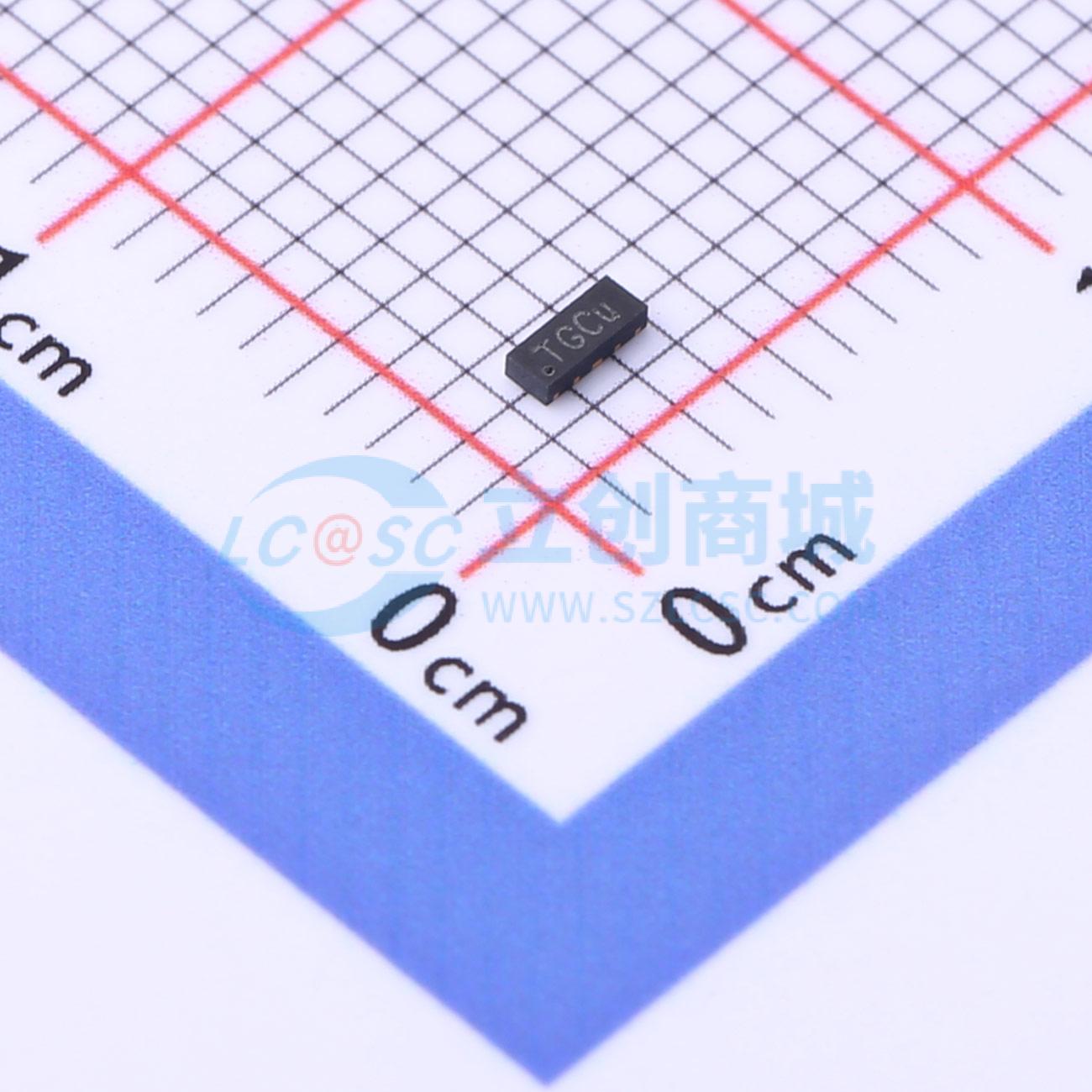

温馨提醒：图片仅供参考，商品以实物为准

ESD73034D-10/TR

双向TVS 3.3V截止峰值浪涌电流：5.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD73034D是一款超低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。ESD73034D集成了四对超低电容转向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESD73034D可提供高达±10 kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，它能承受高达5.5A（8/20μs）的峰值脉冲电流。ESD73034D采用DFN2510 - 10L封装。标准产品无铅且无卤素。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD73034D-10/TR
商品编号: C2941834
商品封装: DFN2510-10L
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

ESD73034D是一款超低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。 ESD73034D集成了四对超低电容转向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESD73034D可提供高达±10 kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，它能承受高达5.5A（8/20μs）的峰值脉冲电流。 ESD73034D采用DFN2510 - 10L封装。标准产品无铅且无卤素。

商品特性

截止电压：最大±3.3V
根据IEC61000 - 4 - 2（ESD）标准，每条线路的瞬态保护：±10 kV（接触放电）
IEC61000 - 4 - 4（EFT）：40A（5/50ns）
IEC61000 - 4 - 5（浪涌）：5.5A（8/20μs）
超低电容：典型值C_J = 0.2 pF
低泄漏电流
低钳位电压：典型值V_CL = 8.7V
I_PP = 16A（TLP）
固态硅技术

应用领域

USB 3.0和USB 3.1
HDMI 1.3、HDMI 1.4和HDMI 2.0
便携式电子设备和笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	6V
	峰值脉冲电流(Ipp)	5.5A@8/20us
	峰值脉冲功率(Ppp)	33W@8/20us
	击穿电压	12V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	四路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.2pF
