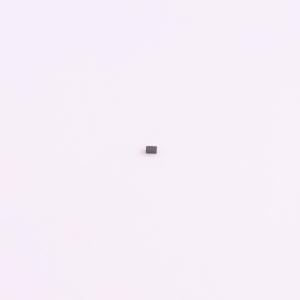

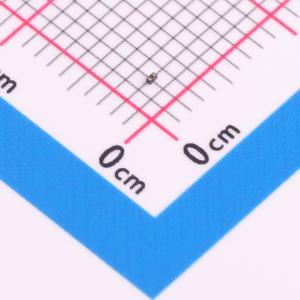

温馨提醒：图片仅供参考，商品以实物为准
ESD73311CZ-2/TR
双向TVS 3.3V截止 峰值浪涌电流：20A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD73311CZ是一款超低电容TVS（瞬态电压抑制器），专为保护高速数据接口而设计。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。根据IEC61000 - 4 - 2标准，ESD73311CZ可提供高达±30 kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，可承受高达20A（8/20 μs）的峰值脉冲电流。ESD73111CZ采用DWN0603 - 2L封装。标准产品无铅且无卤素。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD73311CZ-2/TR
- 商品编号
- C2941837
- 商品封装
- DWN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.009021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5.5V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 峰值脉冲功率(Ppp) | 130W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.4pF |
商品概述
ESD73311CZ是一款超低电容TVS（瞬态电压抑制器），专为保护高速数据接口而设计。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。 根据IEC61000 - 4 - 2标准，ESD73311CZ可提供高达±30 kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，可承受高达20A（8/20 μs）的峰值脉冲电流。 ESD73111CZ采用DWN0603 - 2L封装。 标准产品无铅且无卤素。
商品特性
- 截止电压：最大±3.3 V
- 根据IEC61000 - 4 - 2（ESD）标准，每条线路的瞬态保护：±30 kV（接触放电），±30 kV（空气放电）
- IEC61000 - 4 - 5（浪涌）：20A（8/20 μs）
- 低电容：典型C_J = 0.40 pF
- 低泄漏电流
- 低钳位电压：典型V_CL = 4.5 V，I_PP = 16A（TLP）
- 固态硅技术
应用领域
- 高速接口
- USB 2.0和USB 3.2
- 手机及配件
- 便携式电子设备和笔记本电脑
- 电视和显示器
