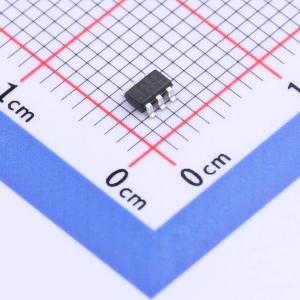

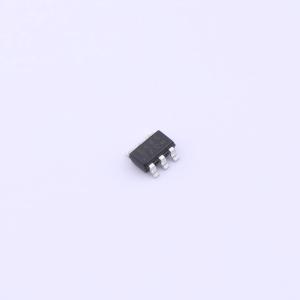

ESD5485E-6/TR

单向TVS 3.3V 5.5V截止峰值浪涌电流：10A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD5485E是一款低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。ESD5485E集成了四对低电容转向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESD5485E可提供高达±30 kV（接触放电）的ESD保护；根据IEC61000 - 4 - 4标准，可承受高达40A（5/50ns）的峰值脉冲电流；根据IEC61000 - 4 - 5标准，可承受高达10A（8/20μs）的峰值脉冲电流。ESD5485E采用SOT - 23 - 6L封装。标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD5485E-6/TR
商品编号: C2941815
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

商品概述

ESD5485E是一款低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。 ESD5485E集成了四对低电容转向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESD5485E可提供高达±30 kV（接触放电）的ESD保护；根据IEC61000 - 4 - 4标准，可承受高达40A（5/50ns）的峰值脉冲电流；根据IEC61000 - 4 - 5标准，可承受高达10A（8/20μs）的峰值脉冲电流。 ESD5485E采用SOT - 23 - 6L封装。标准产品无铅且无卤。

商品特性

反向关断电压：最大3.3V（任何I/O引脚）
最大5.5V（VDD引脚）
每条线路的瞬态保护符合：
- IEC61000 - 4 - 2（ESD）：±30 kV（接触放电）
- IEC61000 - 4 - 4（EFT）：40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）：10A（8/20μs）
低电容：C₁/₀ - GND典型值为1.45 pF
低漏电流：lR典型值小于10 nA
低钳位电压：VCL，1/0 - GND在IPP = 16A（TLP）时为5.3V
固态硅技术

应用领域

USB 2.0
显卡
DVI笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5.5V；3.3V
	钳位电压	15V；5.3V
	峰值脉冲电流(Ipp)	10A@8/20us
	击穿电压	9V

	属性	参数值
	反向电流(Ir)	10nA
	通道数	四路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	1.45pF
