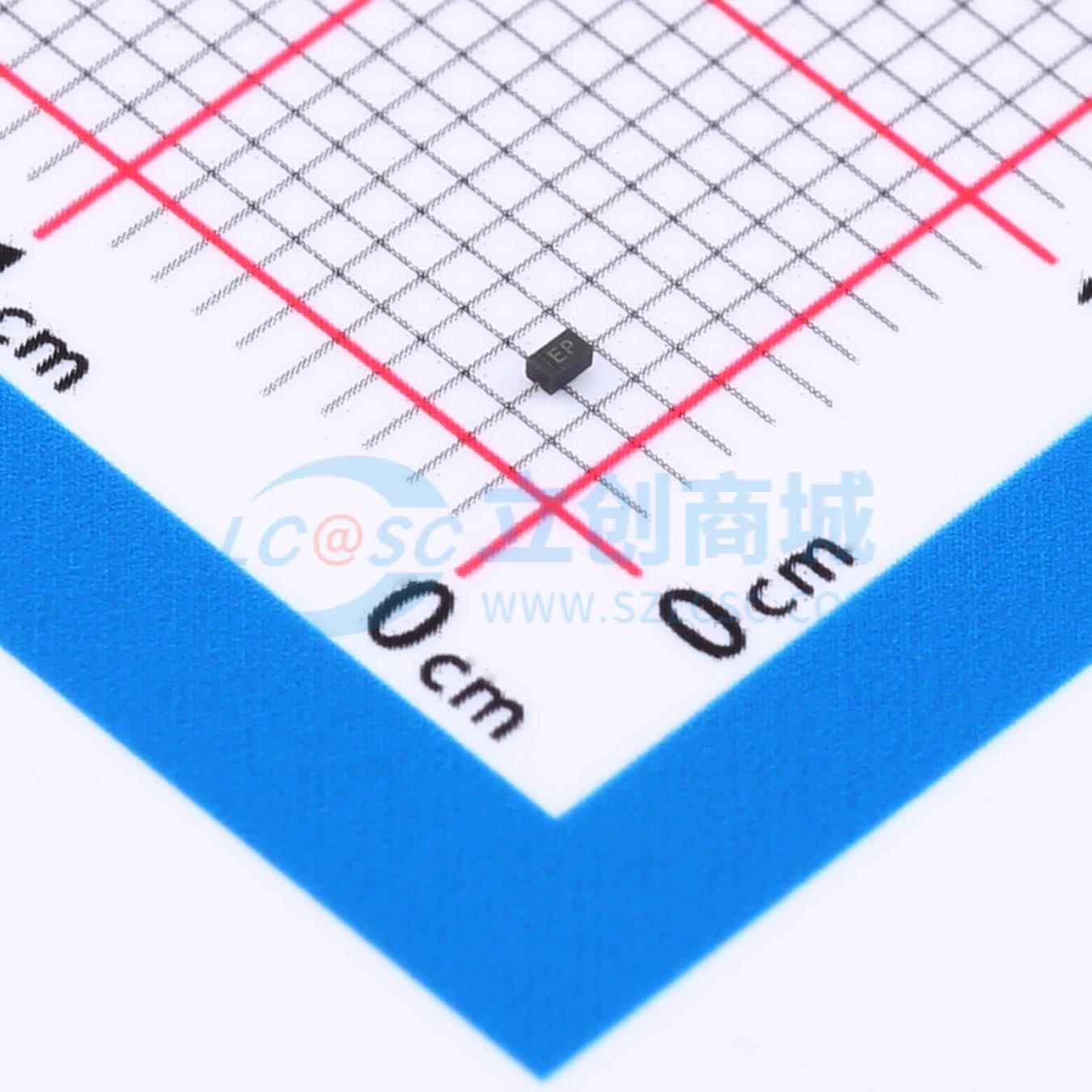

ESD54211N-2/TR

双向ESD 3.3V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD54211N是一款双向TVS（瞬态电压抑制器）。它专为保护连接到电源线、低速数据线和控制线的敏感电子元件而设计，可防止由ESD（静电放电）、EFT（电快速瞬变）和雷击造成的过应力。ESD54211N可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达10A（8/20 μs）的峰值脉冲电流。ESD54211N采用WBFBP - 02C - C封装。标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD54211N-2/TR
商品编号: C2941809
商品封装: WBFBP-02C-C
包装方式: 编带
商品毛重: 0.015克(g)

商品参数

商品概述

ESD54211N是一款双向TVS（瞬态电压抑制器）。它专为保护连接到电源线、低速数据线和控制线的敏感电子元件而设计，可防止由ESD（静电放电）、EFT（电快速瞬变）和雷击造成的过应力。 ESD54211N可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达10A（8/20 μs）的峰值脉冲电流。 ESD54211N采用WBFBP - 02C - C封装。标准产品无铅且无卤。

商品特性

截止电压：±3.3 V
根据IEC61000 - 4 - 2（ESD）标准，每条线路的最大瞬态保护：±30 kV（接触放电）
IEC61000 - 4 - 4（EFT）：40A（5/50ns）
IEC61000 - 4 - 5（浪涌）：10A（8/20 μs）
电容：C_J典型值为17.5 pF
低泄漏电流：l_R典型值< 1 nA
低钳位电压：V_CL典型值为9 V
固态硅技术

应用领域

手机
计算机及外设
微处理器
电源线
便携式电子设备
笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 20 个)

个

起订量：20 个10000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	12V
	击穿电压	4.2V

	属性	参数值
	反向电流(Ir)	1nA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	17.5pF
