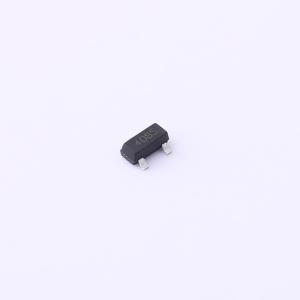

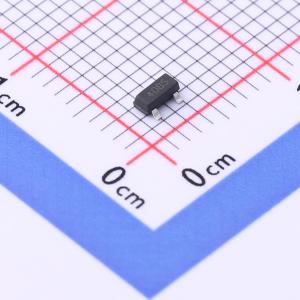

温馨提醒：图片仅供参考，商品以实物为准
JMTL850P04A
耐压:40V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P-channel Enhancement Mode Power MOSFET旨在用于PWM应用、负载开关和电源管理。
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JMTL850P04A
- 商品编号
- C2938480
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 90mΩ@10V | |
| 耗散功率(Pd) | 3.8W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 7.1nC@10V | |
| 输入电容(Ciss) | 573pF | |
| 反向传输电容(Crss) | 42pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- VDS = -40 V,ID = -5 A
- 在VGS=-10 V时,RDS(ON)< 90 m Ω
- 在VGS=-4.5 V时,RDS(ON)< 125 m Ω
- 先进沟槽技术
- 出色的RDS(ON)和低栅极电荷
- 获得无铅产品认证
应用领域
-PWM应用-负载开关-电源管理
