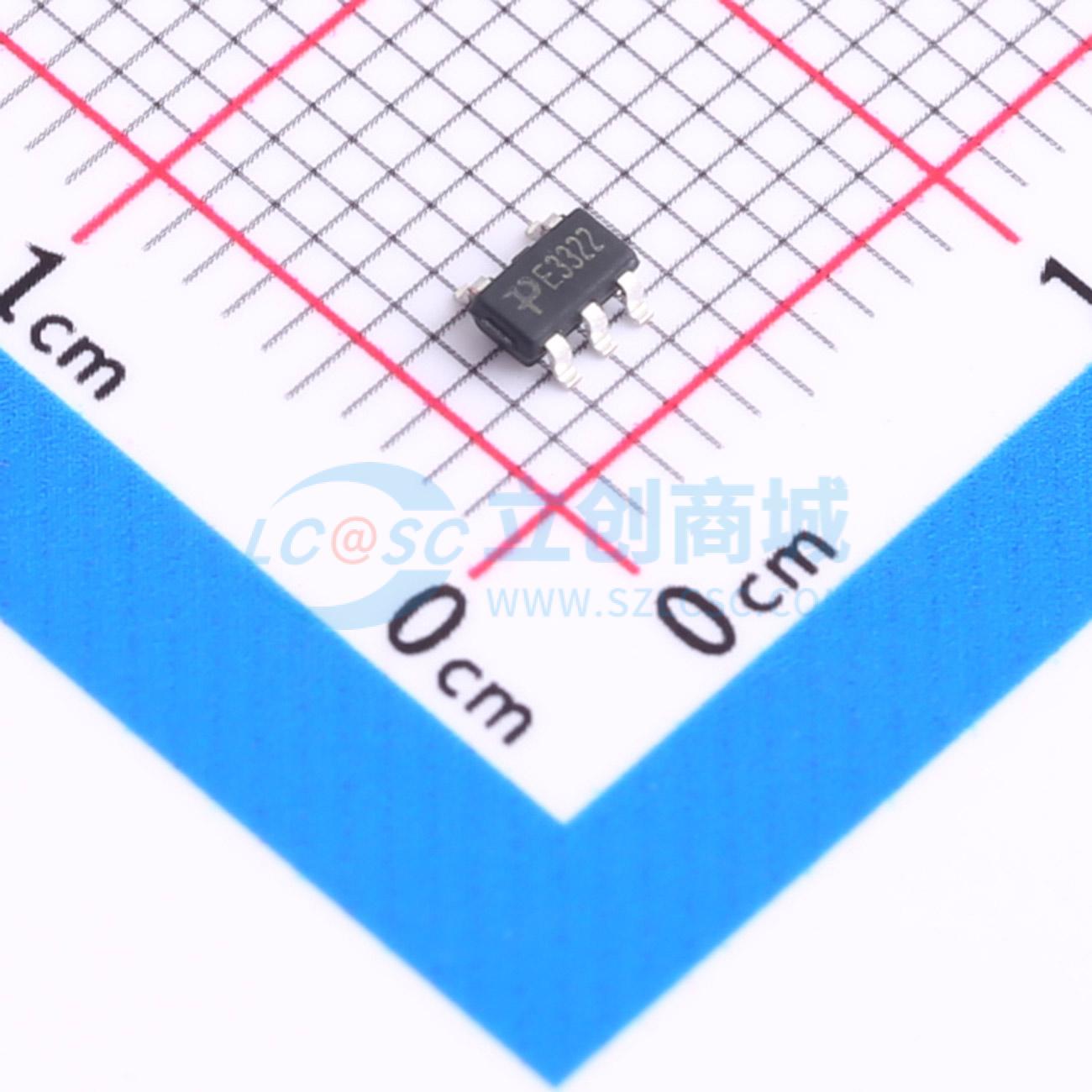

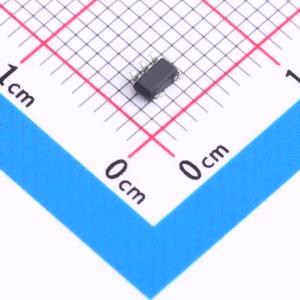

温馨提醒：图片仅供参考，商品以实物为准

TP162C33S5

LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TP162C系列是一组低压差（LDO）电压调节器，具有输入电压范围宽（1.2V至5.5V）、压差低、功耗低以及封装小型化等优点。
品牌名称: TECH PUBLIC(台舟)
商品型号: TP162C33S5
商品编号: C2937051
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

TP162C系列是一组低压差（LDO）电压调节器，具有输入电压范围宽（1.2V至5.5V）、压差低、功耗低和封装小型化等优点。仅2μA的静态电流使这些器件非常适合为电池供电的常开系统供电，这类系统需要极低的待机功耗以延长使用寿命。通过选择带EN引脚的器件并将其拉低，可选择关断模式。此模式下的关断电流低至仅10nA（典型值）。TP162C系列线性稳压器在1.2V至5.5V的宽输入范围和整个输出负载电流范围（0mA至600mA）内，使用陶瓷输出电容时能保持稳定。

商品特性

无负载时地电流为2μA
输出精度为±2%
输出电流为600mA
关断电流为10nA（可选）
宽工作输入电压范围：1.2V至5.5V
压差：600mA/Vout 3.3V时为0.32V
支持固定输出电压1.2V、1.5V、1.6V、1.8V、2.5V、2.8V、3.0V、3.3V
使用陶瓷或钽电容时稳定
限流保护
过温保护
SOT23 - 3、SOT23 - 5、DFN - 4(1x1)和DFN6(2x2)封装

应用领域

便携式电池供电设备
低功耗微控制器
笔记本电脑、掌上电脑和个人数字助理（PDA）
无线通信设备
音频视频设备
汽车导航系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	600mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)
	压差	320mV@(600mA)

	属性	参数值
	静态电流(Iq)	2uA
	噪声	50uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
