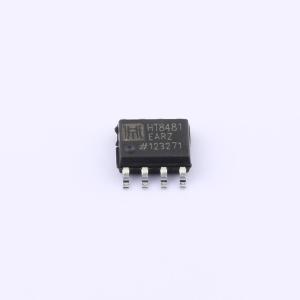

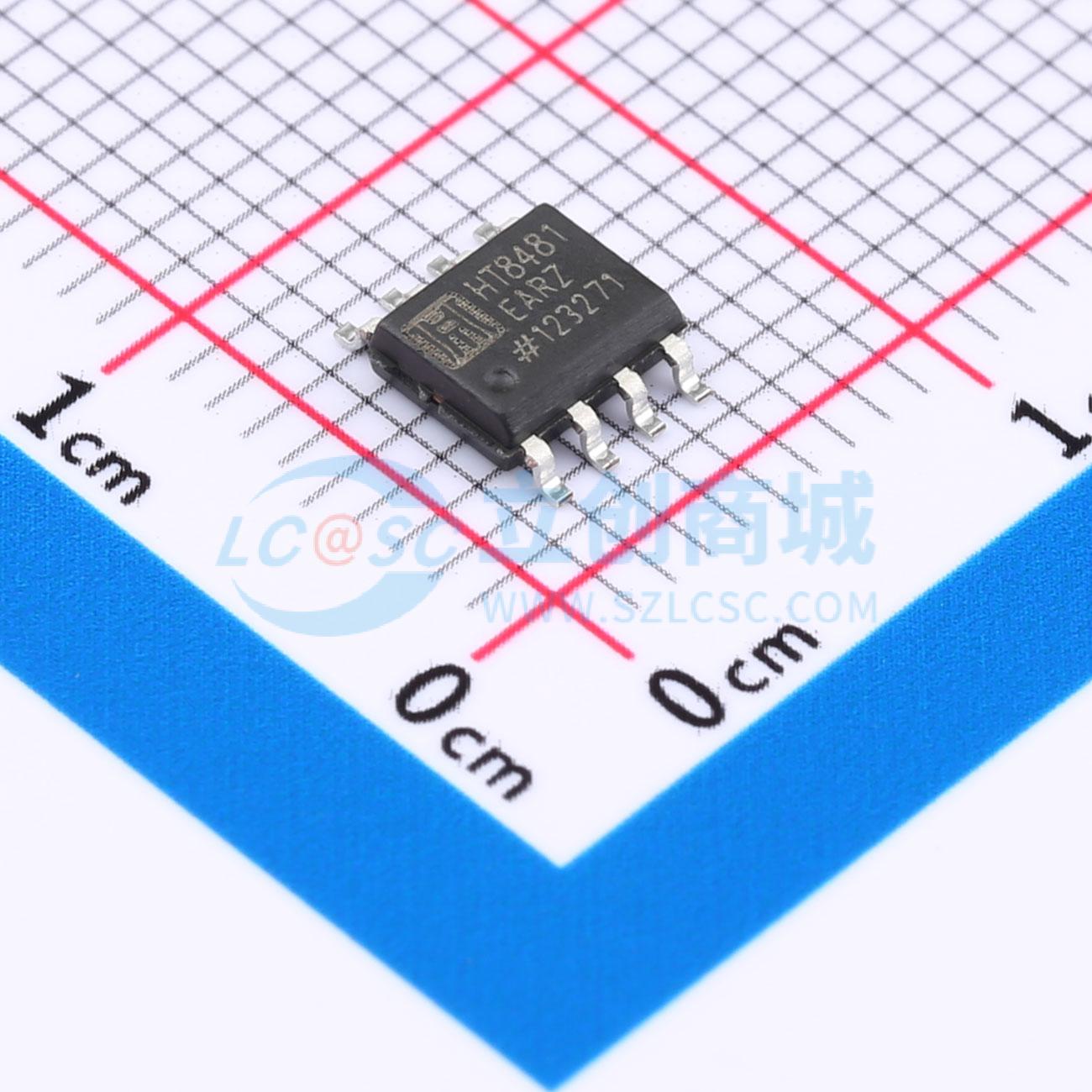

温馨提醒：图片仅供参考，商品以实物为准
HT8481EARZ
CMOS低功耗、斜率限制的RS-485/RS-422收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- HT8481是用于RS-485和RS-422通信的低功耗收发器。IC包含一个驱动器和一个接收器。驱动器的斜率不限，允许在无负载或全负载的情况下传输。所有部分都由单个5V电源供电。驱动器具有短路电流限制，并通过热关断电路保护免受过大的功率损耗。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT8481EARZ
- 商品编号
- C2937066
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.151克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 2.5Mbps | |
| 节点数 | 32 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 |
商品概述
HT8481是用于RS-485和RS-422通信的低功耗收发器。该IC包含一个驱动器和一个接收器。HT8481的驱动器斜率不限，允许其传输高达2.5Mbps的数据。这些收发器在驱动器禁用且未加载或全加载时，供电电流在120μA到500μA之间。所有部件均采用单5V电源工作。驱动器具有短路电流限制，并通过热关断电路防止过大的功率损耗，该电路会将驱动器输出置于高阻态。接收器输入具有故障安全特性，保证在输入开路时输出逻辑高电平。HT8481专为半双工应用设计。
