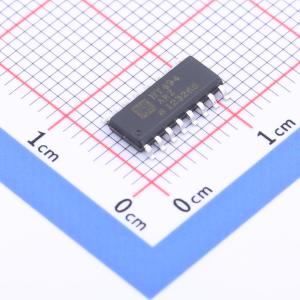

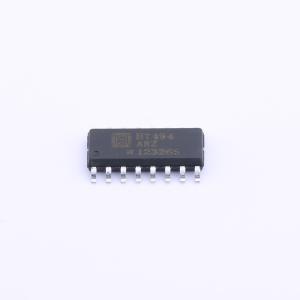

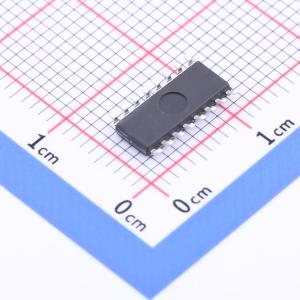

HT494ARZ
PWM控制电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输入电压：7V~40V 开关模式脉宽调制控制电路
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT494ARZ
- 商品编号
- C2937068
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.332克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 7V~40V | |
| 开关频率 | 1kHz~300kHz | |
| 输出电流 | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 45% | |
| 拓扑结构 | 推挽式 | |
| 工作温度 | -20℃~+85℃ |
商品概述
HT494A 在单个单片芯片上集成了开发脉宽调制控制电路所需的所有功能。HT494A 主要为电源控制而设计，包含一个片上 5V 稳压器、两个误差放大器、可调振荡器、死区时间控制比较器、脉冲导向触发器和输出控制电路。未连接的输出晶体管可提供共发射极或发射极跟随器输出能力。可通过输出控制功能选择推挽或单端输出操作。HT494A 的架构可避免在推挽操作期间任一输出出现双脉冲的可能性。
商品特性
- 完整的 PWM 电源控制电路
- 可吸收或提供 200 mA 电流的未连接输出
- 输出控制可选择单端或推挽操作
- 内部电路可防止任一输出出现双脉冲
- 内部稳压器提供稳定的 5V 参考电源
- 可变死区时间可实现全范围控制
