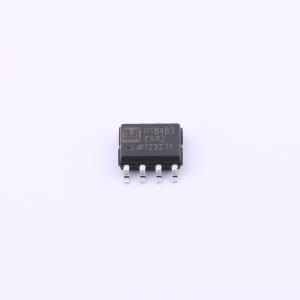

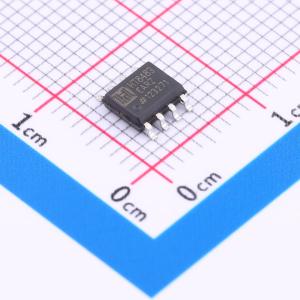

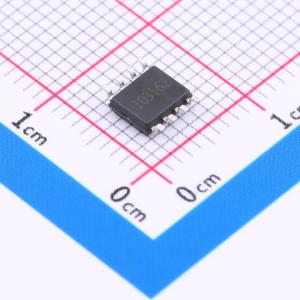

温馨提醒：图片仅供参考，商品以实物为准
HT8483EARZ
CMOS低功耗限斜率RS-485/RS-422收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT8483是一款低功耗的RS-485和RS-422通信收发器，包含一个驱动器和一个接收器。支持最高2.5Mbps的数据速率。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT8483EARZ
- 商品编号
- C2937064
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.153克(g)
商品参数
参数完善中
商品概述
HT8483 是用于 RS-485 和 RS-422 通信的低功耗收发器。该集成电路包含一个驱动器和一个接收器。HT8483 的驱动器压摆率不受限制，使其能够实现高达 2.5Mbps 的传输速率。在驱动器禁用的情况下，无论空载还是满载，这些收发器的电流消耗均为 120μA。所有器件均采用单 5V 电源供电。驱动器具备短路电流限制功能，并通过热关断电路防止功耗过大，该电路会使驱动器输出进入高阻态。接收器输入具有故障保护功能，确保在输入开路时输出逻辑高电平。HT8483 专为半双工应用而设计。
商品特性
- 采用人体模型，RS-485/RS-422 I/O 引脚具备 ±15kV 的增强型 ESD 保护
- 低静态电流：120μA
- 共模输入电压范围为 -7V 至 +12V
- 三态输出
- 传播延迟为 30ns，偏斜为 5ns
- 提供全双工和半双工版本
- 采用单 5V 电源供电
- 总线上最多可连接 32 个收发器
- 数据速率：2.5Mbps
- 驱动器具备限流和热关断功能，用于过载保护
