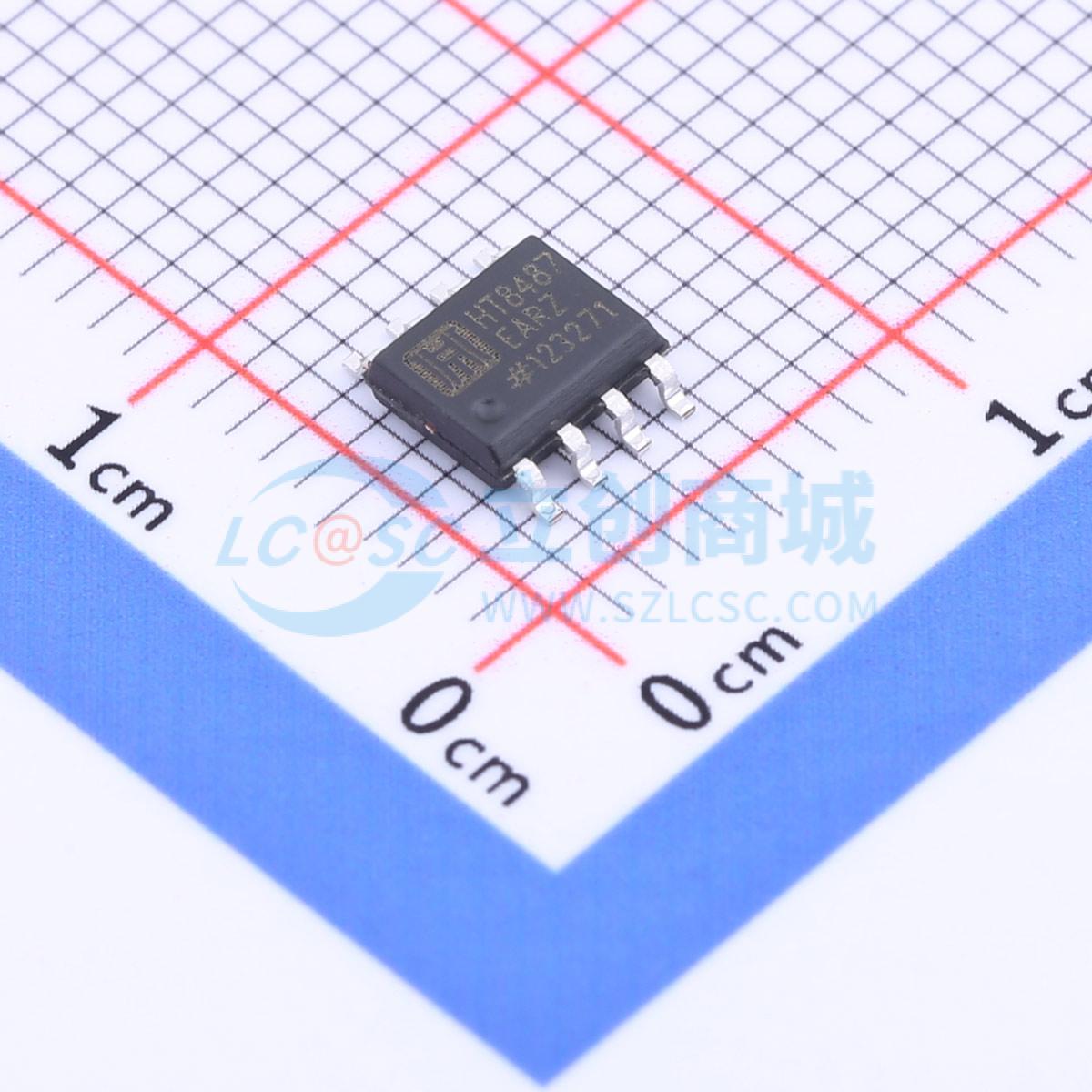

温馨提醒：图片仅供参考，商品以实物为准

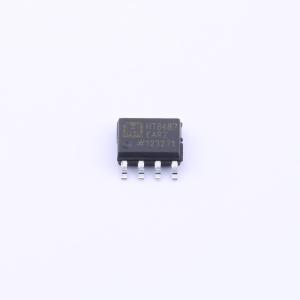

HT8487EARZ
CMOS低功耗、限摆率RS-485/RS-422收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT8487是一款用于RS-485和RS-422通信的低功耗收发器。该IC包含一个驱动器和一个接收器。HT8487的驱动器摆率不受限制，可以传输高达2.5Mbps的数据速率。这些收发器在无负载或满负载时的静态电流为120uA。接收器输入具有故障安全功能，保证在输入开路时输出逻辑高电平。HT8487设计用于半双工应用。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT8487EARZ
- 商品编号
- C2937060
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 2.5Mbps | |
| 节点数 | 32 | |
| 静电保护 | ±15kV | |
| 静态电流 | 120uA | |
| 通讯模式 | 半双工 |
商品概述
HT8487 是用于 RS - 485 和 RS - 422 通信的低功耗收发器。该 IC 包含一个驱动器和一个接收器。HT8487 的驱动器压摆率不受限制，使其能够实现高达 2.5Mbps 的传输速率。在无负载或满载且驱动器禁用的情况下，这些收发器的电源电流为 120μA。所有器件均采用单 5V 电源供电。驱动器具有短路电流限制功能，并通过热关断电路防止过度功耗，该电路会使驱动器输出进入高阻抗状态。接收器输入具备故障保护功能，若输入开路，可确保输出逻辑高电平。HT8487 专为半双工应用而设计。
商品特性
- 采用人体模型，RS - 485/RS - 422 I/O 引脚具有 ±15kV 的增强型 ESD 保护
- 低静态电流：120μA
- 共模输入电压范围为 - 7V 至 +12V
- 三态输出
- 传播延迟 30ns，偏斜 5ns
- 提供全双工和半双工版本
- 采用单 5V 电源供电
- 总线上最多允许连接 32 个收发器
- 数据速率：2.5Mbps
- 驱动器具备限流和热关断功能，用于过载保护
