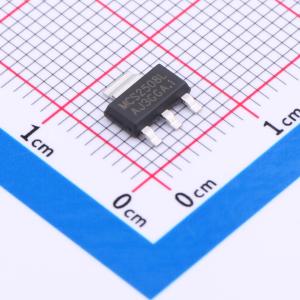

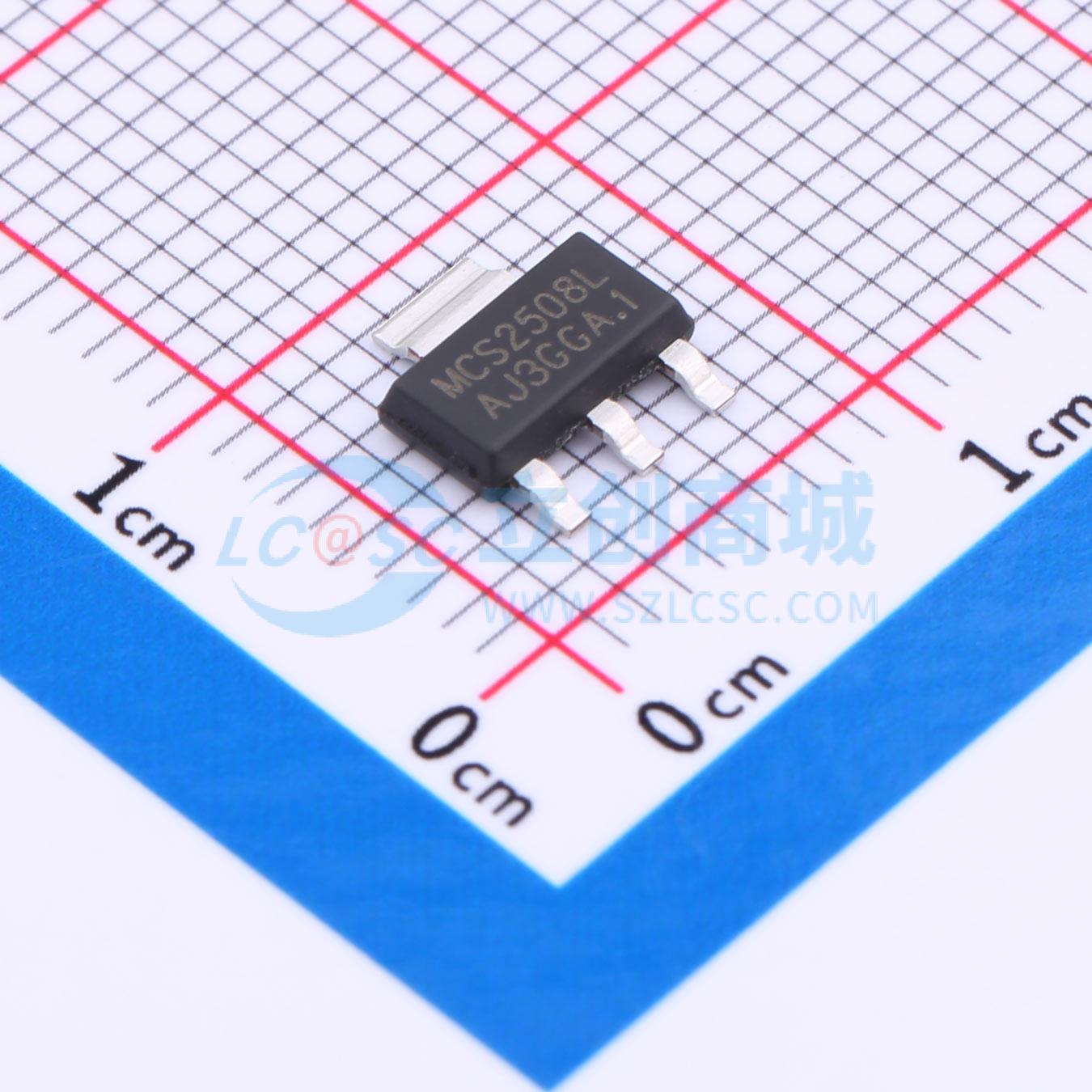

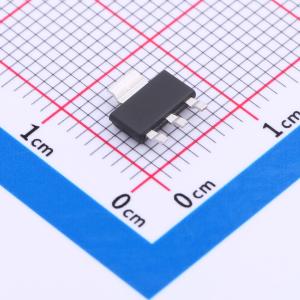

温馨提醒：图片仅供参考，商品以实物为准
SL8402
智能低边功率开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SL8402是一款采用SOT-223封装且集成了保护功能的智能低边功率开关。该器件的工作频率范围是DC到10KHz。芯片内置过热保护电路，限流电路和过压保护电路。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL8402
- 商品编号
- C2936073
- 商品封装
- SOT-223-3
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 0V~7V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1.2A | |
| 导通电阻 | 280mΩ | |
| 功能特性 | 过流保护；过温保护；短路保护；过压保护 | |
| 工作温度 | -40℃~+150℃ |
商品概述
SL8402是一款采用SOT-223封装且集成了保护功能的智能低边功率开关。该器件的工作频率范围是DC到10KHz。芯片内置过热保护电路，限流电路和过压保护电路。 该器件可以驱动各种阻性、感性和容性负载，驱动能力受最大电流驱动能力的限制。 SL8402具有过温保护功能。过温保护功能可避免器件因SOT-223过载或散热不良而过热。热关断期间，器件会增大输入引脚IN的输入电流来反馈芯片的故障情况。 SL8402在过温保护状态下，具有自动重启功能，当检测到温度下降到高温滞回阈值后，DRAIN通道会重新打开。 在负载或感性负载关断情况下过压保护将起作用。功率MOSFET的漏-源电压会被限定为预设的箝位电压。无论输入引脚IN状态如何，即使其上没有电压，过压保护功能依然有效。
商品特性
- 输入电流低
- 热保护功能
- 短路保护及钳位功能
- 兼容标准的功率MOSFET
- 限流功能
- RoHs
- 输入保护(ESD)
应用领域
- 驱动汽车专用的继电器
- 驱动各种阻性、感性和容性负载
- 适合驱动带有尖峰电流的负载
- 替换分立器件
