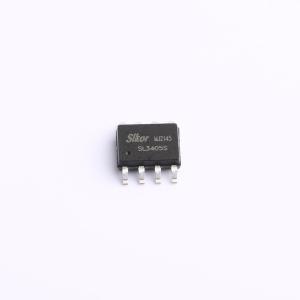

温馨提醒：图片仅供参考，商品以实物为准

SL3405S

智能低端功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该器件能够切换各类阻性、感性和容性负载，受 EAS 和最大电流能力限制。SL3405 为每个 IN 引脚相对于相应源极引脚提供静电放电（ESD）保护。
品牌名称: Slkor(萨科微)
商品型号: SL3405S
商品编号: C2936074
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.205克(g)

商品参数

商品概述

SL3405S 是一种双通道低边电源开关，采用SOP8封装，提供嵌入式保护功能。该设备由两个独立的单片IC组成，每个IC带有一个N沟道功率MOS管和额外的保护电路。对于单通道应用，还提供了采用SOT23-3L封装的SL3405W，其为一个独立的IC。

该设备能够切换各种电阻性、电感性和电容性负载，受限于EAS和最大电流能力。它为每个IN引脚相对于相应的源极引脚提供了ESD保护。过温保护是为了防止因过载和/或不良冷却条件导致设备过热。每个功率MOSFET中都有一个温度传感器来提供温度信息。在热关断期间，设备会尝试在相应的IN引脚上吸收增加的输入电流，以反馈该通道上的故障状态。SL3405具有热自动重启功能，在测量到的温度下降到热滞后值后，相关通道将再次开启。在负载倾卸或电感关闭条件下，过压保护是有效的。如果漏源电压变得过高，功率MOSFET会被导通。此功能无需供电即可工作，即在IN引脚上没有电压时也可用。

商品特性

低输入电流
短路和过载保护
限流功能
输入保护（ESD）
具有自动重启功能的热保护
兼容标准功率MOSFET
模拟模式驱动
双通道设计减少PCB引脚
符合RoHS标准

保护功能

静电放电保护（ESD）
主动钳位过电压保护
带自动重启的热关断
短路保护

故障信息

热关断
电源短路或过载

应用

专为汽车应用中的继电器驱动设计
各种电阻性、感性和容性负载
适用于具有峰值电流的负载
替代分立电路

应用领域

适用于汽车应用中的继电器驱动
所有类型的阻性、感性和容性负载
适合具有峰值电流的负载
替代分立电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	低侧开关
	通道数	2
	输入控制逻辑	高电平有效
	最大连续电流	350mA

	属性	参数值
	工作电压	0V~7V
	导通电阻	700mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)
