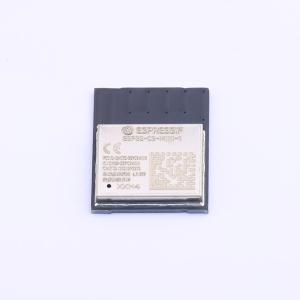

ESP32-C3-MINI-1-H4
不带固件 支持2.4GHz Wi-Fi和蓝牙5的小尺寸模组
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：内置ESP32-C3FH4或ESP32-C3FN4芯片，RISC-V 32位单核微处理器，主频最高160MHz。384KB ROM。400KB SRAM（其中16KB专用于cache）。8KB RTC SRAM。4MB合封flash。支持IEEE802.11b/g/n协议。应用：智能家居。工业自动化
- 品牌名称
- ESPRESSIF(乐鑫)
- 商品型号
- ESP32-C3-MINI-1-H4
- 商品编号
- C2934569
- 商品封装
- SMD,16.6x13.2mm
- 包装方式
- 编带
- 商品毛重
- 1.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | - | |
| 支持协议 | - | |
| 接口类型 | SPI | |
| 频率 | 2.4GHz | |
| 天线形式 | 板载PCB天线 |
| 属性 | 参数值 | |
|---|---|---|
| 发射功率 | 20.5dBm | |
| 工作电压 | 3.3V | |
| 接收电流 | - | |
| 发送电流 | - | |
| 接收灵敏度 | -96dBm | |
| 工作温度 | -40℃~+105℃ |
商品概述
支持2.4 GHz Wi-Fi (802.11b/g/n)和蓝牙5的小尺寸模组，内置ESP32-C3系列芯片，采用RISC-V单核处理器，芯片叠封4 MB flash，有15个GPIO，板载PCB天线或外部天线连接器。
商品特性
- 内置 ESP32-C3FH4 或 ESP32-C3FN4 芯片，RISC-V 32 位单核微处理器，主频最高 160 MHz。
- 384 KB ROM，400 KB SRAM（其中 16 KB 专用于缓存），8 KB RTC SRAM，4 MB 合封 flash。
- 支持 IEEE 802.11b/g/n Wi-Fi 协议，工作频率 2412~2484 MHz，支持 20 MHz 和 40 MHz 频宽，数据速率高达 150 Mbps。
- 支持低功耗蓝牙（Bluetooth LE）5.0 和 Bluetooth mesh，速率支持 125 Kbps、500 Kbps、1 Mbps、2 Mbps。
- 多达 15 个 GPIO，3 个作为启动配置管脚。
- 外设包括 SPI、UART、I2C、I2S、红外遥控、LED PWM 控制器、通用 DMA 控制器、TWAI 控制器（兼容 CAN 2.0）、USB 串口/JTAG 控制器、温度传感器、SAR 模数转换器、通用定时器、看门狗定时器。
- 模组集成 40 MHz 晶振。
- 天线选型：ESP32-C3-MINI-1 采用板载 PCB 天线，ESP32-C3-MINI-1U 通过连接器连接外部天线。
- 工作电压：3.0~3.6 V，工作环境温度：-40~85℃ 或 -40~105℃ 版本。
- 通过 RF 认证和环保认证（RoHS/REACH）。
- 经过 HTOL、HTSL、uHAST、TCT、ESD、Latch-up 测试。
应用领域
- 智能家居
- 工业自动化
- 医疗保健
- 消费电子产品
- 智慧农业
