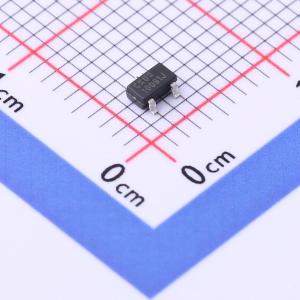

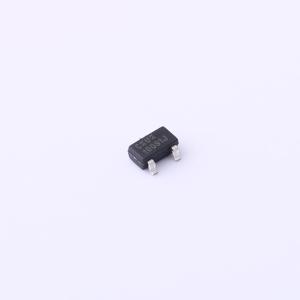

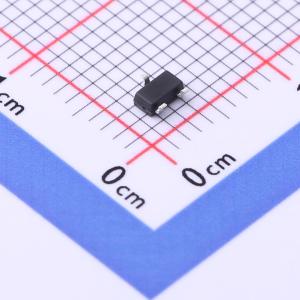

BL9161-33BPRT
停产 300mA 超低噪声、超快速 CMOS LDO 稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BL9161专为对性能和空间有严苛要求的便携式应用而设计。BL9161针对电池供电系统进行了性能优化，可实现超低噪声和低静态电流。在降压状态下，稳压器接地电流仅略有增加，从而进一步延长了电池使用寿命
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL9161-33BPRT
- 商品编号
- C2932542
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 78dB@(217Hz) | |
| 压差 | 230mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 70uA | |
| 噪声 | 150uVrms | |
| 特性 | 过流保护；过热保护；带使能 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
BL9161专为对性能和空间有严格要求的便携式应用而设计。该器件针对电池供电系统进行了性能优化，可实现超低噪声和低静态电流。在压差状态下，稳压器接地电流仅略有增加，进一步延长了电池使用寿命。BL9161还可与低ESR陶瓷电容配合使用，减少了电源应用所需的电路板空间，这对于手持无线设备至关重要。BL9161在关断模式下仅消耗0.01μA电流，且开启时间快（典型值为50μs）。其他特性包括超低压差电压、高输出精度、限流保护和高纹波抑制比。
商品特性
- 超低噪声
- 线路/负载瞬态超快速响应
- 关断时待机电流为0.01μA
- 低压差：300mA时为230mV
- 宽工作电压范围：2.2V至5.5V
- 低温漂系数
- 限流保护
- 热关断保护
- 仅需1μF输出电容即可实现稳定
- 高电源抑制比
- 快速输出放电
- 提供SOT23 - 5、SOT23 - 3、SC70 - 5和DFN1×1 - 4L封装
应用领域
- 蜂窝电话和智能手机
- 无绳电话
- 电池供电设备
- 笔记本电脑、掌上电脑、笔记本计算机
- 手持仪器
- PCMCIA卡
- MP3/MP4/MP5播放器
- 便携式信息设备
