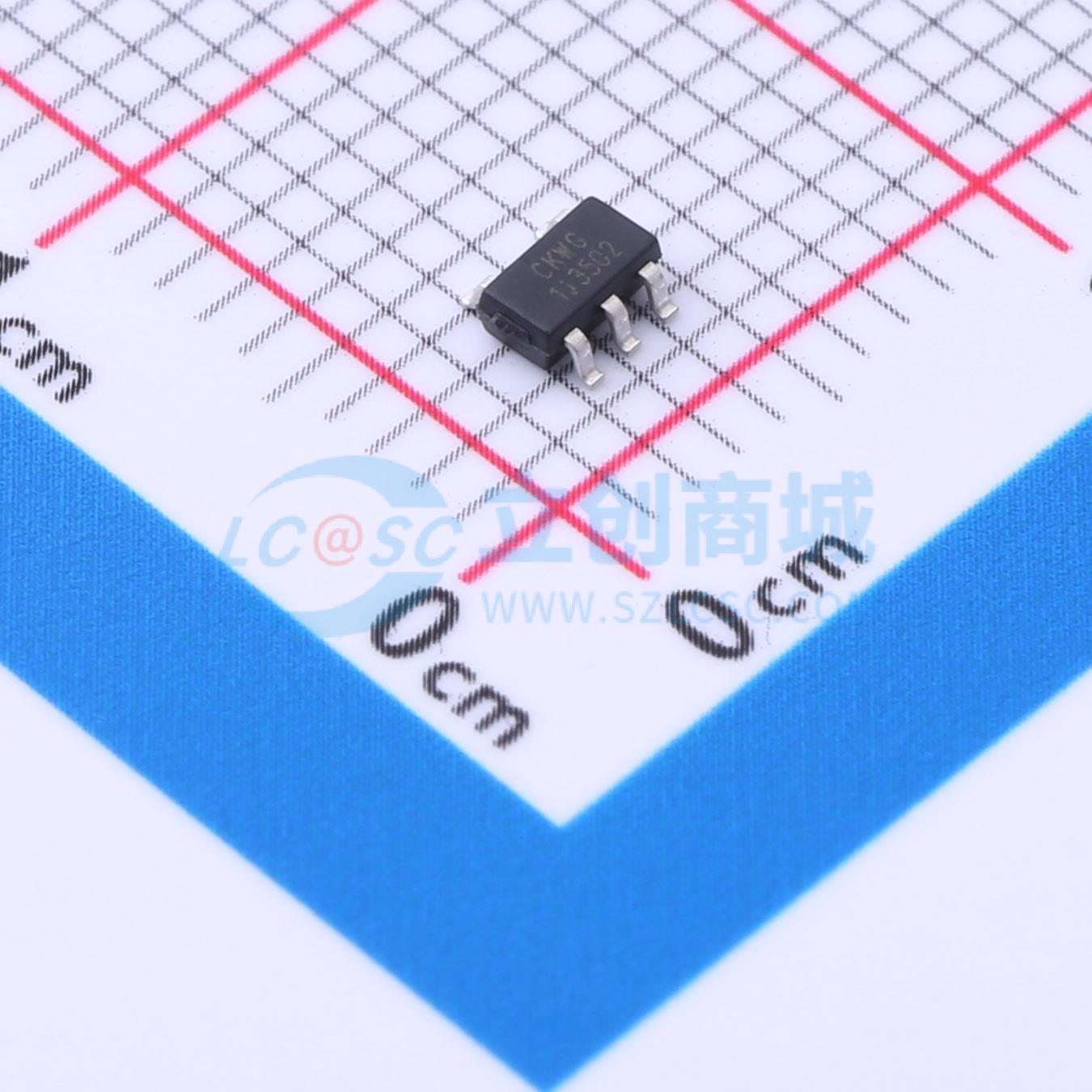

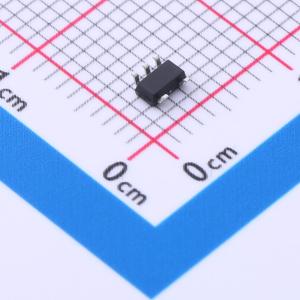

温馨提醒：图片仅供参考，商品以实物为准
BL9162-280BARN
300mA高电源抑制比、超低噪声、超快速CMOS低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于对性能和空间有要求的便携式应用。针对电池供电系统进行了性能优化，可实现超低噪声和低静态电流。在降压状态下，稳压器接地电流仅略有增加，进一步延长了电池寿命。还可与低等效串联电阻（ESR）陶瓷电容器配合使用，减少了电源应用所需的电路板空间，这在手持无线设备中至关重要。在关断模式下仅消耗0.1μA电流，且开启时间快（典型值为100μs）。其他特性包括超低压降、高输出精度、限流保护和高纹波抑制比。
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL9162-280BARN
- 商品编号
- C2932543
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 2.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 87dB@(217Hz) | |
| 压差 | 140mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1uA | |
| 噪声 | 50uVrms | |
| 特性 | 过流保护；热关断；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
BL9162专为对性能和空间有严苛要求的便携式应用而设计。该器件针对电池供电系统进行了性能优化，可实现超低噪声和低静态电流。在压差状态下，稳压器接地电流仅略有增加，进一步延长了电池使用寿命。BL9162还可与低ESR陶瓷电容配合使用，减少了电源应用所需的电路板空间，这在手持无线设备中至关重要。BL9162在关断模式下仅消耗0.1μA电流，且开启时间快（典型值为100μs）。其他特性包括超低压差、高输出精度、限流保护和高纹波抑制比。
商品特性
- 超低噪声
- 超快速瞬态响应
- 高电源抑制比：217Hz时为 -87dB；1kHz时为 -83dB；1MHz时为 -54dB
- 关断时待机电流为0.1μA
- 低压差：300mA时为140mV（输出电压 = 2.8V）
- 宽工作电压范围：1.6V至5.5V
- 限流和短路电流保护
- 热关断保护
- 仅需1μF输出电容即可确保稳定性
- 快速输出放电
- 提供SOT23 - 5、SC70 - 5和DFN1X1 - 4L封装
应用领域
- 蜂窝电话和智能手机
- 无绳电话
- 相机和机器视觉模块
- 电池供电设备
- 笔记本电脑、掌上电脑、笔记本计算机
- 手持仪器
- PCMCIA卡、便携式信息设备
