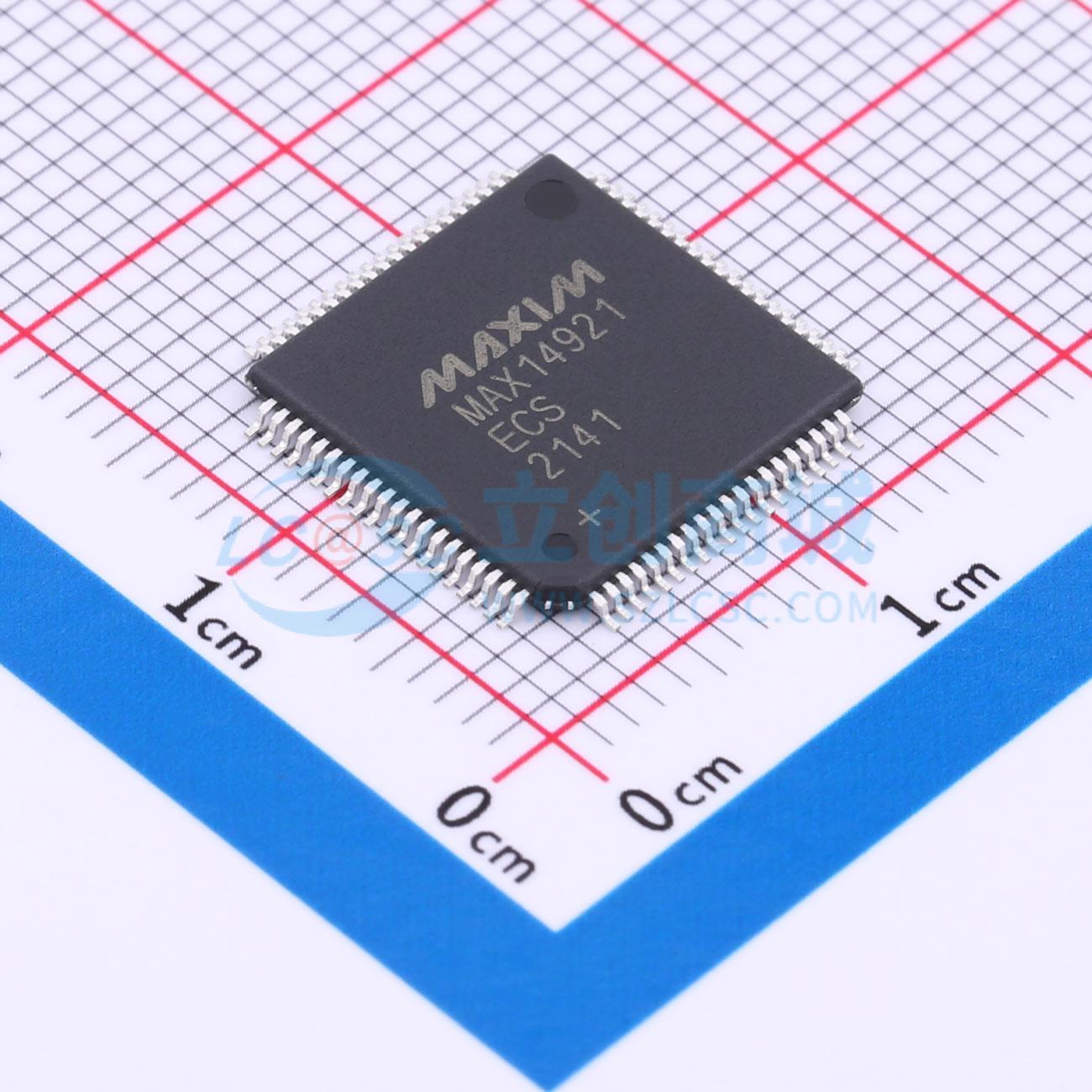

温馨提醒：图片仅供参考，商品以实物为准

MAX14921ECS+T

高精度12/16电池测量AFE

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高精度12/16节电池测量AFE、业内精度最高、最灵活的电池管理系统用功能模块
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14921ECS+T
商品编号: C2932577
商品封装: TQFP-80(12x12)
包装方式: 编带
商品毛重: 0.99克(g)

商品参数

商品概述

MAX14920/MAX14921电池测量模拟前端器件可精确采样电池电压，并为多达16节、最高+65V（最大值）的主/副电池组提供电平转换。MAX14920可监控多达12节电池，而MAX14921可监控多达16节电池。两款器件均可同时采样所有电池的电压，从而能够精确确定电池的荷电状态和内阻。所有电池电压均以单位增益进行电平转换至地参考，简化了外部ADC的数据转换。这些器件配备低噪声、低失调放大器，可缓冲高达±5V的差分电压，从而能够监控所有常见的锂离子（Li+）电池技术。由此产生的电池电压误差为±0.5mV。这些器件的高精度使其非常适合用于监控具有非常平坦放电曲线的电池化学体系，如锂金属磷酸盐电池。外部FET驱动器支持被动电池均衡。器件中的集成诊断功能可实现开路检测和欠压/过压报警。这些器件通过可级联的SPI接口进行控制。 MAX14920采用带有裸露焊盘的64引脚（10mm×10mm）TQFP封装。MAX14921采用80引脚（12mm×12mm）TQFP封装。两款器件的工作温度范围均为-40℃至+85℃扩展温度范围。

商品特性

高精度
- ±0.5mV（最大值）电池电压误差
- 同时采样电池电压
- 自校准
集成诊断功能
- 开路和短路故障检测
- 欠压/过压警告
- 热关断
高灵活性
- SPI接口
- 12节和16节电池版本
- 最低+6.8V（3节电池）工作电压
- +0.5V至+4.58V电池电压范围
- 集成电池均衡FET驱动器
- 集成5V LDO
低功耗
- 1μA关断模式
- 1μA/10μA电池电流消耗

应用领域

工业电池备份系统
电信电池备份系统
储能电池组
电动交通工具储能电池组

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	1.62V~5.5V；4.75V~5.25V；6V~65V
	电池类型	锂电池；磷酸铁锂电池
	电池节数	1~16

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	1uA
	均衡电流	12mA
	接口类型	SPI
